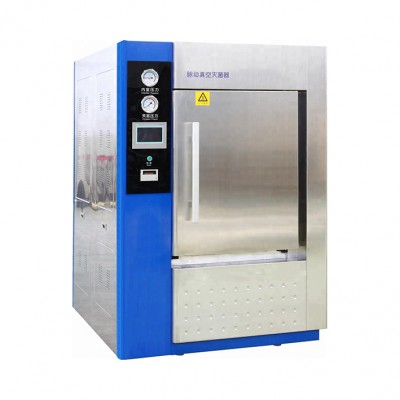

WG系列脉动真空灭菌器利用饱和蒸汽为灭菌介质,利用蒸汽冷凝时释放出大量潜热和湿度的物理特性,使被灭菌物处于高温和润湿的状态下,经过设定的恒温时间,使细菌的主要成分蛋自质凝固而被杀死。以脉动真空排气方式消除冷空气对温度的影响。最终真空抽湿结合夹合夹套烘干使灭菌物品干燥。
功能及用途:
该系列脉动真空灭菌器利用饱和蒸汽为灭菌介质,利用蒸汽冷凝时释放出大量潜热和湿度的物理特性,使被灭菌物处于高温和润湿的状态下,经过设定的恒温时间,使细菌的主要成分蛋自质凝固而被杀死。以脉动真空排气方式消除冷空气对温度的影响。最终真空抽湿结合夹合夹套烘干使灭菌物品干燥。
该系列脉动真空灭菌器适用于制药、医疗、科研等行业对生物制品、医疗器械、无菌衣物、工器具、器皿、培养基等物品的高温灭菌操作和冷却干燥处理。
设备特点:
灭菌器主体:卧式矩形双层结构。内胆使用SUS30408或SUS31608不锈钢,SUS304不锈钢拉丝板外罩装饰板,门结构分为机动门、平移门两种方式,气动密封。双门互锁完全符合GSSD规范要求。
灭菌器控制系统:采用西门子PLC+西门子触摸屏,
灭菌器管路系统:德国GEMU角座式气动阀,水环式真空泵,0.22um高效无菌医用级过滤器、管路采用卡箍式快速接头,管道及配件均采用卫生级。
灭菌器软件特点:
●德国西门子PLC平台自主研发,人机厅动,操作简便。
●软件设计和制造严格按灭菌处理灭菌处处理产品的技术要求进行。
●操作权限分管理人员、维护人员、操作人员三级管理。
●程序互锁,程序运行时,不能进行密封门的开关操作。
●所有报警和工艺数据部能够记录和打印。
●内室温度高于安全温度时门不能被打开,确保使用安全。
●内室压力高于安全压力时门不能被打开,确保使用安全。
●灭菌设备的操作充分考虑至了在设备处于不正常状态时的应急处理方式,共分四个级别。
灭菌器工艺流程表:
因体类灭菌工艺流程示例:
适用于器械、敷料、器皿等物品的通用灭菌工艺流程
型号 |
外形尺寸 L×W×H(mm) |
内室尺寸 L×W×H(mm) |
蒸汽耗量 (KG) |
水耗量 (KG) |
电源功率 (KW) |
设备净重 (KG) |
WG-0.25 | 1100×1350×1900 | 800×600×600 | 18KG | 35KG | 2+24KW | 900KG |
WG-0.36 | 1300×1350×1900 | 1000×600×600 | 25KG | 40KG | 2+24KW | 1000KG |
WG-0.69 | 1500×1360×1950 | 1200×610×910 | 30KG | 45KG | 3+36KW | 1400KG |
WG-0.8 | 1800×1360×1950 | 1500×610×910 | 40KG | 50KG | 3KW | 1600KG |
WG-1.2 | 1750×1440×1950 | 1450×680×1180 | 48KG | 55KG | 4KW | 1800KG |
WG-1.5 | 2150×1440×1950 | 1850×680×1180 | 55KG | 60KG | 4KW | 2000KG |
WG-2.0 | 1950×1750×2200 | 1600×900×1400 | 65KG | 65KG | 4.5KW | 2500KG |
WG-2.5 | 2300×1750×2200 | 1950×900×1400 | 75KG | 75KG | 6KW | 3000KG |
WG-3.0 | 2700×1750×2200 | 2400×900×1400 | 90KG | 90KG | 8KW |
3500KG |
