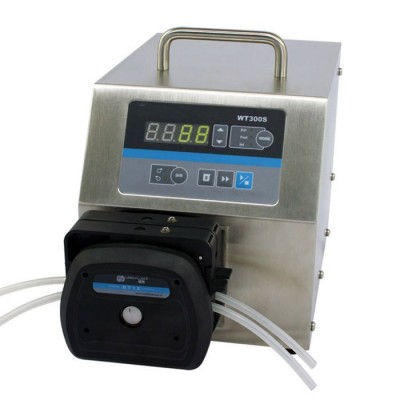

本系列蠕动泵采用直流无刷电机驱动，免维护，动力更强劲，最多可级联四个泵头。具有正反， 启停， 全速（清洗），调速等基本功能，可通过外部模拟量调节转速，控制启停和方向，而且增加了时间分装功能。RS485通讯中采用MODBUS协议，更易于与其他控制设备如计算机，人机界面，PLC等连接。采用不锈钢304外壳，耐腐蚀。
功能及特点
1、 大扭矩输出，可以安装不同泵头，实现不同泵头于驱动器组合；
2、 4位LED数码管显示转速和工作模式；
3、 LED指示灯显示正反，内控、外控、脚踏开关等工作状态；
4、 面膜按键操作；
5、 具有启停、正反、全速，调速、状态记忆（掉电记忆）等功能；
6、 简易分装控制，实现重复传输定时定量液体的功能；
7、 转速分辨率1转/分钟，转速范围30-350转/分装，精度3%
8、 不锈钢外壳抗酸碱，耐腐蚀；
9、 电路板加喷三防漆工艺，达到防尘防潮效果；
10、超强的抗干扰特性，宽电压设计，适用于复杂的供电环境；
11、外控高低电平控制启停，正反，简易分装，光耦隔离；外控模拟量调节转速；
12、RS485通讯，支持MODBUS协议，方便与各种控制设备连接；
13、可实现外部脚踏开关控制起停或时间分配器控制起停，实现简易分配灌装功能；
技术参数
• 流量范围：1.8～3500毫升/分钟；
• 转速误差：＜3%；
• 转速范围：30-350RPM；
• 转速分辨率：1（转/分钟）；
• 电源电压：
AC 100-240V,50Hz/60Hz（标配）； • 功率：<200W；
• 外控接口：
外控输入电平5V、12V(标配)、24V（选配）；
外控模拟量0-5V(标配),0-10V,4-20mA（可选）；
• 外控数字通讯接口：RS485通讯，支持MODBUS协议；
• 环境温度：0 ～ 40℃ ；
• 相对湿度：＜80%；
• 防护等级：IP31；
• 机箱尺寸：（长×宽×高）286mm×180mm×230mm；
• 重量： 6.2千克；
适用泵头及软管、流量参数
|
驱动器型号
|
适用泵头
|
通道数
|
适用软管（mm）
|
单通道流量
（毫升/分钟） |
|
WT300S
（不锈钢304机箱） |
YZ15
|
1
|
13#14#16#19#25#17#
|
1.8～990
|
|
YZ25
|
1
|
15#24#
|
50～990
|
|
|
2×YZ15
|
2
|
13#14#16#19#25#17#
|
1.8～990
|
|
|
2×YZ25
|
2
|
15#24#
|
50～990
|
|
|
4×YZ15
|
4
|
13#14#16#19#25#17#
|
1.8～990
|
|
|
4×YZ25
|
4
|
15#24#
|
50～990
|
|
|
YT15
|
1
|
13#14#16#19#25#17#18#
|
1.8～1300
|
|
|
YT25
|
1
|
15#24#35#36#
|
50～1600
|
|
|
2×YT15
|
2
|
13#14#16#19#25#17#18#
|
1.8～1300
|
|
|
2×YT25
|
2
|
15#24#35#36#
|
50～1600
|
|
|
4×YT15
|
4
|
13#14#16#19#25#17#18#
|
1.8～1300
|
|
|
4×YT25
|
4
|
15#24#32#36#
|
50～1600
|
|
|
DT15-24
|
2
|
19#16#25#17#
|
14～930
|
|
|
DT15-44
|
4
|
19#16#25#
|
14～610
|
|
|
KZ25
|
1
|
15#24#35#36#
|
80～3500
|
|
|
2×KZ25
|
2
|
15#24#35#36#
|
80～3500
|
驱动器尺寸（单位：mm）
