旋毛虫检测仪检验显微投影仪的制作方法
技术领域：
本实用新型涉及一种旋毛虫检验显微投影仪，属于肉品卫生检验的猪肉旋毛虫病的检测仪器。
猪肉旋毛虫是能经肉感染人的恶性寄生虫病，每宰必检。目前采用显微镜检验速度慢，每次只能看一个肉样标本压片的1/5，需经过五次才能看完一个压片。但是检疫员看显微镜时间一长，眼睛疲劳发花，视物不清，检出率下降，影响了检验效果。人们一旦食用了漏检的病猪肉，其后果是可想而知的。如94年我省大理州风仪镇一头猪肉旋毛虫病未检出致使350人集体宴席而引起感染住院治疗。95年哈尔滨市发生重大食肉中毒伤亡事故引起了党中央领导的极大重视，国务院紧急通知要求全国各省解决肉品卫生问题，实行“定点屠宰，到点检疫”。肉品是鲜活消费品，从屠宰加工到群众食用时间短暂，有的仅1～2小时，而集中检疫时间短数量大，要求检疫要能适应高速屠宰流水线作业的速度，因此仅靠目前的显微镜进行检验，远远适应不了要求。
为适应对猪肉旋毛虫检验的需要，并在提高检验速度的前提下保证检疫质量，本实用新型提供一种旋毛虫检验显微投影仪，将显微镜与投影仪有机地结合在一块，扩大了镜头视野，一次就可检验完一个肉样压片标本，既加快了检疫速度，保证了检疫质量，又减轻了检疫人员的工作量。
上述目的是这样实现的采用了聚光灯经集光镜强聚光后形成的集光束穿透载物台上被检肉样，再进入视场较大的显微放大镜头，然后再经折射放大，被检肉样放大几十倍在投影屏上清晰成像。如果被检肉样中有旋毛虫寄生，便会在屏幕上出现。检疫员在进行检疫时只须把被检肉样置于镜头下载物台上，不断移动夹于玻璃片之间每头猪肉规定检验的12个米粒大的压片(与显微镜检验操作相同)。不同的是检验时检疫员的眼睛不必看显微镜，而是双眼很自然地看40cm前显示屏(投影屏)上一个米粒大被放大几十倍后的被检肉样的成像，一次看完再移动玻片看另一个被检肉样，直到看完12个被检肉样。
旋毛虫检验显微投影仪，采用大视场的显微放大和折射放大，使一个米粒大被检肉样放大几十倍成像在投影屏上一次看完，而同样放大倍数的显微镜检验一个肉样压片，需要五次转换显微镜视野才能看完，因此使检验速度加快了五倍以上。且一个压片一次在投影屏上成像一次看完，无漏检现象。而用显微镜检验需要转换视野，难免发生漏看或重看，降低了检出率和检验速度。同时检疫员长期在显微镜下工作，易产生疲劳，影响检疫质量，采用该投影仪却可避免上述问题，而且结构简单，整体性好，易操作，保证了检验质量。

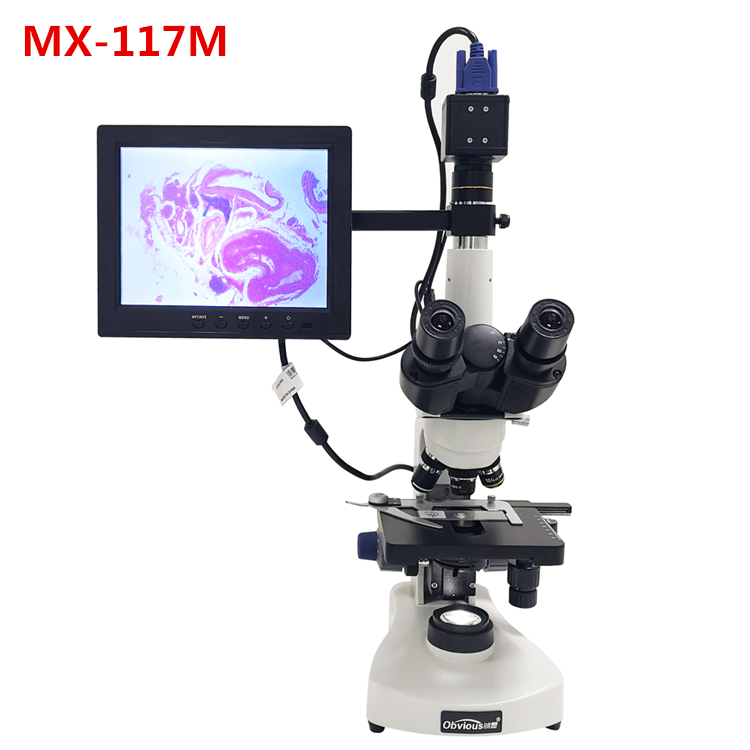

MX-117M旋毛虫检测仪技术参数
一、主要技术规格
|
机械筒长 |
160mm |
|
共轭距离 |
195 mm |
|
观察头 |
铰链式三目头，30°倾斜，瞳距48-75mm |
|
目镜 |
线视场18mm |
|
物镜转换器 |
内向式四孔转换器 |
|
物镜 |
消色差物镜4×，10×，40×、100× |
|
调焦机构 |
同轴粗微调焦机构，微调格值0.004mm，粗调、微调范围24mm |
|
聚光镜 |
阿贝式，NA=1.25 |
|
载物台 |
双层活动平台，尺寸132×142mm，移动范围75×40mm |
|
照明 |
3WLED灯 |
二、MX-117M旋毛虫检测仪目镜、物镜
- 1. 物镜
|
放大倍数 |
数值孔径（NA） |
盖波片厚度(mm) |
焦距f（mm） |
工作距（mm） |
工作方式 |
|
4× |
0.10 |
0.17 |
31.05 |
18 |
干 |
|
10× |
0.25 |
0.17 |
17.13 |
6.5 |
干 |
|
40× |
0.65 |
0.17 |
4.65 |
0.53 |
干 |
|
100× |
1.25 |
0.17 |
2.906 |
0.13 |
油 |
- 2. 目镜
|
类别 |
放大率 |
焦距f（mm） |
线视场（mm） |
|
平场目镜 |
10× |
24.95 |
Φ18 |
- 3. 目镜、物镜组合后的总放大率：
|
目镜 |
10× |
10× |
10× |
10× |
|
物镜 |
4× |
10× |
40× |
100× |
|
总放大率 |
40× |
100× |
400× |
1000× |
MX-117M旋毛虫检测仪
|
产品名称 |
规 格 |
配 置 |
|
MX-117M |
||
|
显 微 镜 主 体 |
主机机架 |
● |
|
双层活动平台 |
● |
|
|
聚光镜支架 |
● |
|
|
观 察 系 统 |
铰链式三目镜筒 |
● |
|
1X摄像附件 |
● |
|
|
摄影连接装置 |
● |
|
|
0.5X可调焦适配器 |
● |
|
|
聚 光 镜 |
明场聚光镜带可变光栏 NA=1.25阿贝式聚光镜 |
● |
|
转 换 器 |
四孔 |
● |
|
光 源 |
3WLED灯 |
● |
|
备用50T250V2A (或500mA)保险管 |
● |
|
|
目 镜 |
10×平场目镜 |
●/2 |
|
物 镜 |
消色差物镜4× |
● |
|
消色差物镜10× |
● |
|
|
消色差物镜40× |
● |
|
|
消色差物镜100×（油、弹簧） |
● |
|
|
滤 色 片 |
绿色X香柏油 |
● |
|
防 尘 罩 |
1 |
● |
|
电 源 线 |
2 |
● |
|
显微镜相机 |
最高有效像素1920*1080 清晰度1200TVLine |
● |
|
显示器 |
8寸屏： 供电：DC12V，400mA 分辨率：1024*768 |
● |
注意：“●”为标准配件
