XCAM1080PHA显微镜摄像头
采用高灵敏度CMOS传感器的多合1( HDMI+USB+SD卡) C接口相机;
HDMI & USB可实现同时输出;
内嵌鼠标控制;
内嵌图像捕获与视频录像到SD卡的功能;
内嵌鼠标操控的控制面板;
内嵌缩放、镜像、比较、冻结、十字丝、浏览等鼠标操控工具条;
内嵌图像、视频浏览，显示与播放功能;
Ultra-Fine颜色引擎确保颜色精准再现;
随相机提供高级视频与图像处理应用软件ToupView;
提供Windows/Linux/OSX多平台标准UVC SDK;
CNC外壳一次成型设计与加工;
XCAM1080PHA HDMI+USB多输出CMOS相机
portant;">|
XCAM：XCAM相机设计的一款包含多种相机接口（HDMI+SD卡的USB接口，这里XCAM的X表示多接口的意思）的CMOS相机，它采用超高性能的CMOS传感器。相机即可以直接连接到HDMI显示器，还可以同时连接到电脑，更可以将图像同视频保存在SD卡中供现场分析与后继研究。 XCAM最大的特点是相机本身就是一款微型电脑，可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上，更进一步，用户可以用USB鼠标接口的鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。 将鼠标拔下，将该USB接口连接到电脑，则该XCAM相机又是一台USB接口相机，用户可以用随机软件ToupView或ToupLite直接实现对相机的控制。XCAM相机可以用于工具现场检测、显微镜观测等。 |
| 订购代码 | 传感器型号/尺寸 | 像素(μm) |
G光灵敏度 暗电流 |
FPS/分辨率 | 合并模式 | 曝光时间 |
|---|---|---|---|---|---|---|
|
XCAM1080PHA |
1080P/Sony IMX236(C) |
2.8x2.8 |
510 mv with 1/30s |
60@1920x1080 |
1x1 |
0.1ms~999ms |
| 接口与按键功能 | |||||
|---|---|---|---|---|---|
|
|
USB |
USB相机或USB鼠标 |
|||
|
HDMI |
HDMI输出 |
||||
|
DC12V |
12V电源输入 |
||||
|
SD |
SD卡插槽 |
||||
|
ON/OFF |
On/Off电源开关 |
||||
| LED | 电源开指示灯 | ||||
| HDMI输出其他参数 | |||||
| UI操作 | 通过USB接口鼠标实现 | ||||
| 图像捕获 | 以调整形式保存SD卡中 | ||||
| 视频录像 | 以1080P分辨率，30fps速度保存在SD卡中 | ||||
| 相机控制面板功能 | 包括了曝光、增益、白平衡、颜色调整, 锐度与去噪控制 | ||||
| 工具栏 | 包括缩放、镜像、比较、冻结、十字丝、浏览等函数 | ||||
| USB接口其他参数 | |||||
| 白平衡 | 自动白平衡 | ||||
|
颜色技术 |
Ultra-Fine颜色引擎(USB) |
||||
|
捕获/控制API |
标准UVC（ Windows/Linux/Mac(USB)） |
||||
|
记录机制 |
静态图像或视频(USB) |
||||
| 软件环境(USB2.0接口接计算机) | |||||
|
操作系统 |
Microsoft® Windows® XP /Vista /7/8/8.1(32 & 64 bit) |
||||
|
PC基本要求 |
CPU: Intel Core2 2.8GHz或更高 |
||||
|
内存: 4GB或更多 |
|||||
|
USB接口: USB2.0高速接口 |
|||||
|
显示器: 19”或更大 |
|||||
|
CD-ROM |
|||||
| 相机工作环境 | |||||
|
工作温度（摄氏度） |
-10~ 50 |
||||
|
贮存温度（摄氏度 |
-20~ 60 |
||||
|
工作湿度 |
30~80%RH |
||||
|
保存湿度 |
10~60%RH |
||||
|
电源 |
DC 12V/2A 适配器 |
||||
| 相机尺寸 | |||||
|
长度 x 宽度 x 高度 |
78 mm (3.07”) x 70 mm (2.76”) x 92mm (3.62”) |
||||
|
运输重量 |
0.47 kg (1.0lbs) |
||||
XCAM1080PHA 相机与显微镜的连接
portant;">

|
|

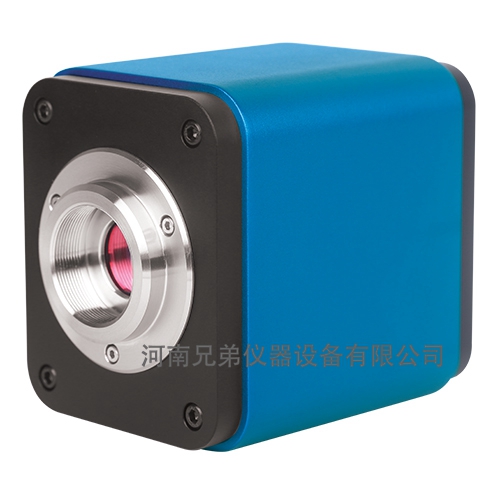

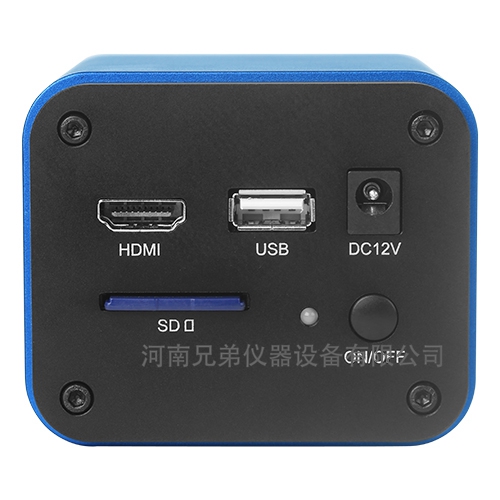

| HDMI+USB前端C接口 | HDMI+USB相机背面 |
|
|

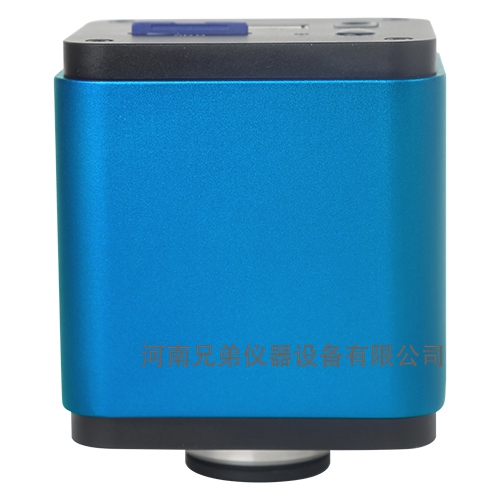

| 正视图 | 侧视图 |
|
|

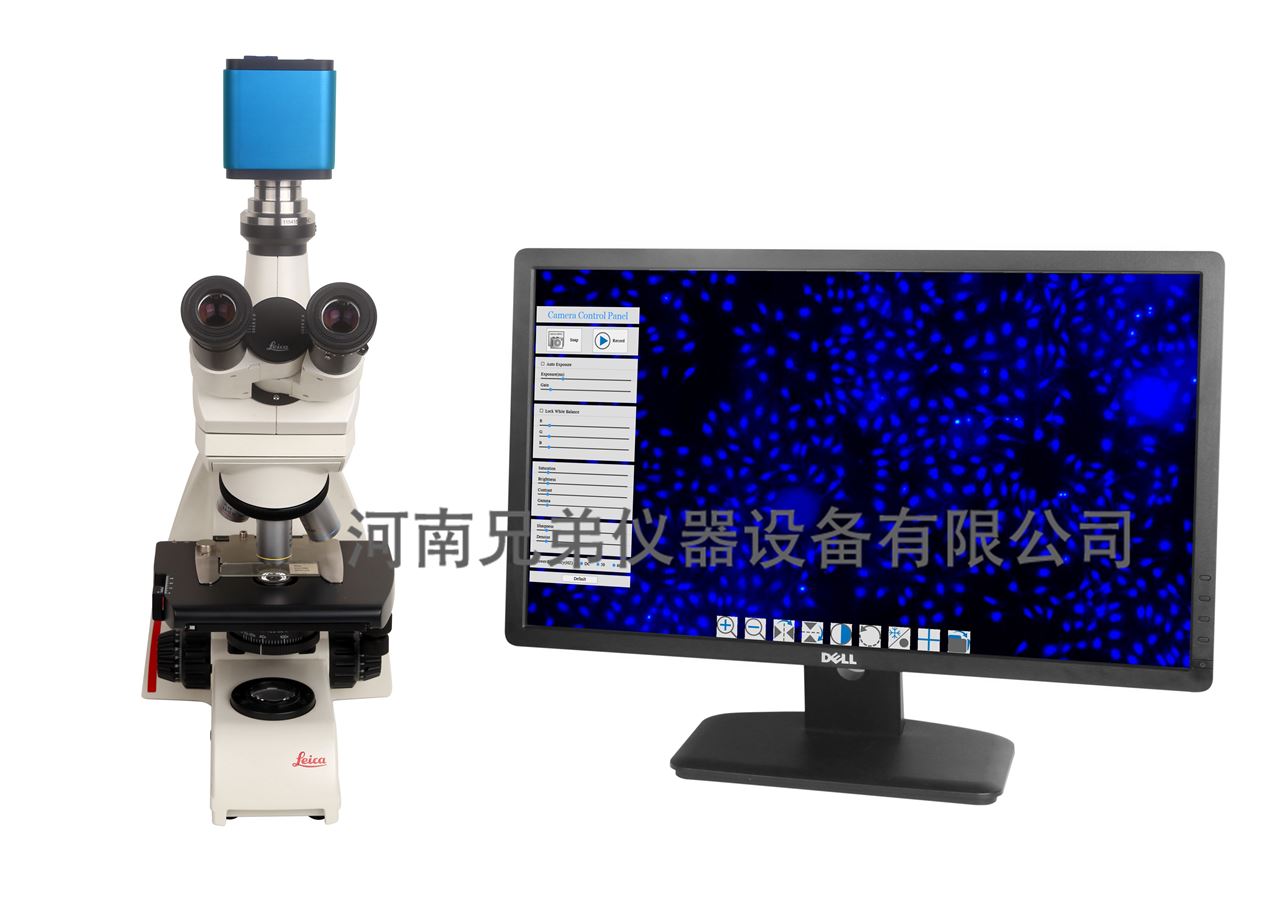

| HDMI+USB相机与显微镜的连接 | |
|
|

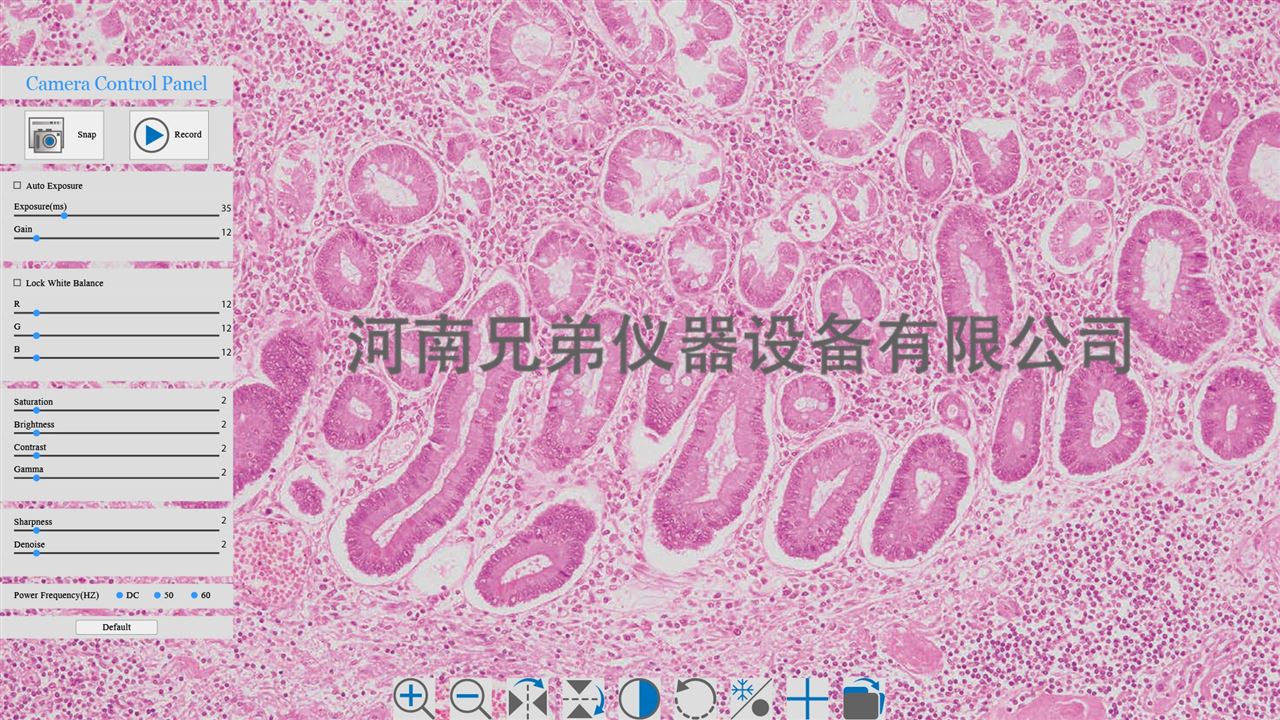

| HDMI+USB相机操控界面 | |
HDMI+USB相机的应用
科学研究、数码教学 (示教，演示以及学术交流);
数字实验室, 医学研究;
工业视觉(PCB检测, IC质量控制);
医学治疗 (病理学观测);
食品 (微生物菌落观察计数);
航空、军事;

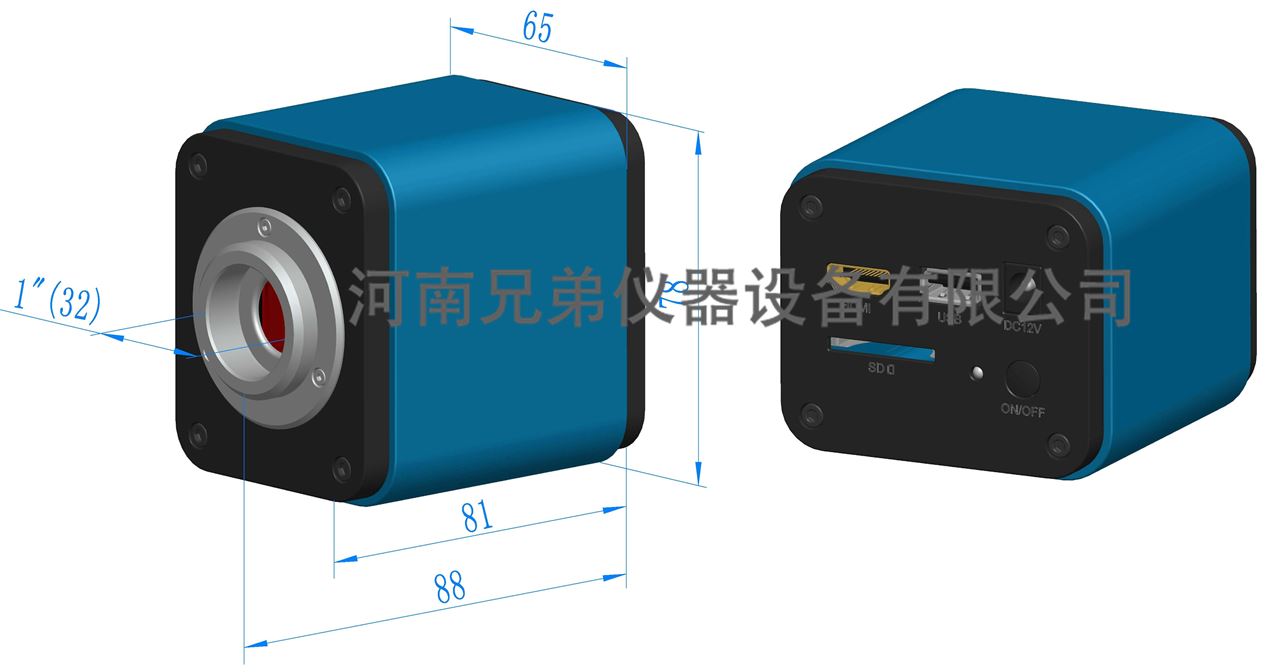

XCAM01080PHA C接口HDMI+USB CMOS相机外形尺寸
portant;">
|
| XCAM1080PHA C接口HDMI+USB CMOS相机外形尺寸 |

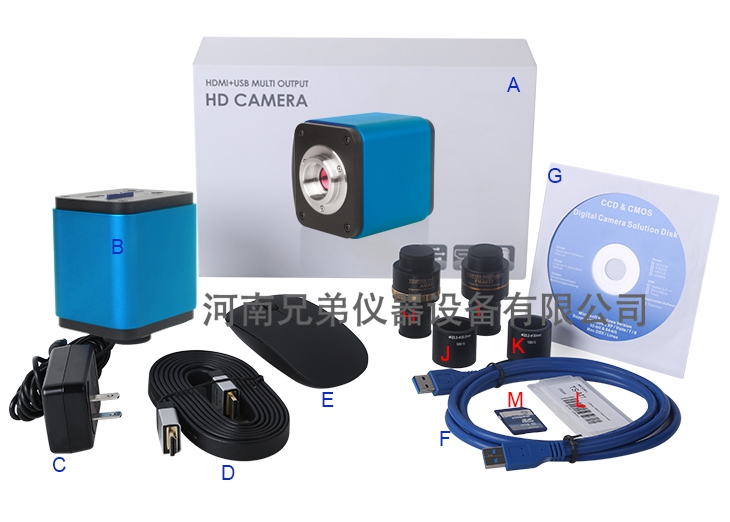

XCAM1080PHA相机装箱清单
portant;">
|
| XCAM1080PHA 相机装箱清单 |
装箱清单
portant;">| 标准装箱清单 | ||||
|---|---|---|---|---|
|
A |
相机包装盒规格 : L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.55公斤/每盒) |
|||
|
B |
XCAM1080PHA 相机 |
|||
|
C |
电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A 美标： 型号: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC EMI标准：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS标准：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准 欧标： 型号:GS12E12-P1I 12W/12V/1A； TUV(GS)/CB/CE/ROHS EMI标准：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS标准：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准 |
|||
| D | HDMI线 | |||
| E | USB鼠标 | |||
|
F |
高速USB2.0 A公A公镀金头数据线/2.0m |
|||
|
G |
CD (驱动与应用程序, Ø12cm) |
|||
| 可选附件 | ||||
|
F |
可调焦式目镜筒适配器 |
C接口转 Dia.23.2mm目镜筒 |
108001/AMA037 |
|
|
C接口转 Dia.31.75mm目镜筒 |
108008/ATA037 |
|||
|
G |
固定式目镜筒适配器
|
C接口转 Dia.23.2mm目镜筒 |
108005/FMA037 |
|
|
C接口转 Dia.31.75mm目镜筒 |
108011/FTA037 |
|||
| 注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; | ||||
|
H |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
|||
|
I |
108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环 |
|||
|
J |
108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环 | |||
|
K |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
||
