XCAM0720KPA显微镜摄像头
HDMI数字输出接口，可通过C型光学接口快速实现与生产线上其它设备连接；
视频显示快、清晰无闪烁、色彩还原度好，结构紧凑、集成度高、性能稳定、故障率低；
1280×720（720P）分辨率可方便连接目前市场上的高清显示器；
支持OSD功能设置，OSD样式有：刻度尺、双横线、双竖线、双十字线、三十字线。通过按键循环切换；
自动白平衡；自动曝光开启/关闭（AEWB）、视频流/冻结切换(FREEZE)、保存图像到SD卡(SAVE)；
可广泛应用于工业检测、教学研究、材料分析、精密测量、医疗等领域；
XCAM系列HDMI CMOS相机
portant;">| 订购代码 | 传感器型号/尺寸 | 像素(μm) |
G光灵敏度 动态范围 信噪比 |
FPS/分辨率 | 合并模式 | 曝光时间 |
|---|---|---|---|---|---|---|
|
XCAM0720PHA |
720P/MT9P031(C) |
2.2x2.2 |
1.4 V/lux-sec |
30@1280x720 |
1x1 |
0.21ms~33ms |
| 硬件配置 | |
|---|---|
|
光谱范围 |
380-650nm (有红外截止滤光片) |
|
白平衡 |
自动 / 手动 |
|
颜色技术 |
超精细颜色引擎 |
|
冷却方式* |
自然方式 |
| 接口与按键功能 | |
|
按键1 |
视频流/冻结 切换 |
|
按键2 |
AEWB ON/OFF 自动白平衡 开/关 |
|
按键3 |
保存图像到SD卡 |
|
按键4 |
十字线显示开关 |
|
接口 |
1X HDMI输出接口 |
| 整体尺寸 | |
|
宽度 X 长度 X 高 |
68mm (2.67") X 68mm (2.67") X 92mm (3.62") |
|
重量 |
0.25 kg (0.55lbs) |
| 工作环境 | |
|
工作温度（摄氏度） |
-10℃~ 50℃ |
|
贮存温度（摄氏度） |
-20℃~ 60℃ |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
电源 |
DC 5V over PC USB Port |
| 其他可选件 | |
|
透镜接口 |
C接口 |
|
连接线 |
HDMI线 |
|
存贮卡 |
SD卡 |
|
线控图像保存开关 |
2.5mm 耳机插头线控图像保存开关 |
XCAM0720PHA C接口HDMI CMOS相机尺寸示意图
portant;">
|
| XCAM0720PHA C接口HDMI CMOS相机尺寸示意图 |

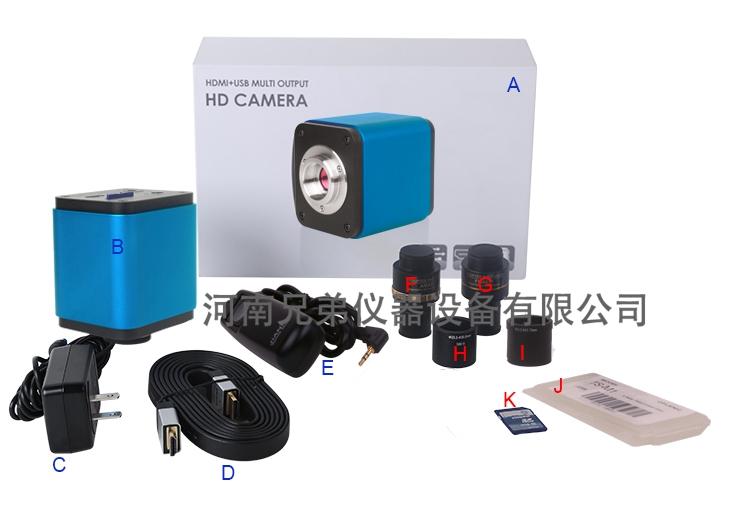

XCAM0720PHA相机装箱清单
portant;">
|
| XCAM0720PHA相机装箱清单 |
装箱清单
portant;">| 标准装箱清单 | ||||
|---|---|---|---|---|
|
A |
相机包装盒规格 : L:25.5cm W:17.0cm H:19.0cm (1pcs, 1.43公斤/每盒) |
|||
|
B |
XCAM0720PHA 相机 |
|||
|
C |
电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A 美标： 型号: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC EMI标准：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS标准：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准 欧标： 型号:GS12E12-P1I 12W/12V/1A； TUV(GS)/CB/CE/ROHS EMI标准：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS标准：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准 |
|||
| D | HDMI线 | |||
| E | 2.5mm 耳机插头线控图像保存开关 | |||
|
F |
CD (驱动与应用程序, Ø12cm) |
|||
| 可选附件 | ||||
|
H |
可调焦式目镜筒适配器 |
C接口转 Dia.23.2mm目镜筒 |
108001/AMA037 |
|
|
C接口转 Dia.31.75mm目镜筒 |
108008/ATA037 |
|||
|
I |
固定式目镜筒适配器
|
C接口转 Dia.23.2mm目镜筒 |
108005/FMA037 |
|
|
C接口转 Dia.31.75mm目镜筒 |
108011/FTA037 |
|||
| 注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; | ||||
|
J |
108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 |
|||
|
K |
108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环 |
|||
|
L |
测微尺 |
106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
||
XCAM0720PHA CMOS相机转成显微镜或望远镜电子目镜
portant;">| 扩展 | 图例 | |
|---|---|---|
|
C接口相机
|
|
机器视觉; 医学成像;
|
|
显微镜电子目镜 |
|
|
|
望远镜电子目镜 |
||
