XCAM1080PHAHDMI+USB多输出显微镜摄像头

产品价格电议400 150 1718

电话:18638666170 - 王晓峰

电话:18638219011 - 张书涛

电话:13849116616 - 卢明亮

XCAM1080PHAHDMI+USB多输出显微镜摄像头-产品详情

XCAM1080PHAHDMI+USB多输出显微镜摄像头

采用高灵敏度CMOS传感器的多合1( HDMI+USB+SD卡) C接口相机;

HDMI & USB可实现同时输出;

内嵌鼠标控制;

内嵌图像捕获与视频录像到SD卡的功能;

内嵌鼠标操控的控制面板;

内嵌缩放、镜像、比较、冻结、十字丝、浏览等鼠标操控工具条;

内嵌图像、视频浏览,显示与播放功能;

Ultra-Fine颜色引擎确保颜色精准再现;

随相机提供高级视频与图像处理应用软件ToupView;

提供Windows/Linux/OSX多平台标准UVC SDK;

CNC外壳一次成型设计与加工;

XCAM1080PHA HDMI+USB多输出CMOS相机

portant;">

XCAM:XCAM相机设计的一款包含多种相机接口(HDMI+SD卡的USB接口,这里XCAM的X表示多接口的意思)的CMOS相机,它采用超高性能的CMOS传感器。相机即可以直接连接到HDMI显示器,还可以同时连接到电脑,更可以将图像同视频保存在SD卡中供现场分析与后继研究。

XCAM最大的特点是相机本身就是一款微型电脑,可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上,更进一步,用户可以用USB鼠标接口的鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。

将鼠标拔下,将该USB接口连接到电脑,则该XCAM相机又是一台USB接口相机,用户可以用随机软件ToupView或ToupLite直接实现对相机的控制。XCAM相机可以用于工具现场检测、显微镜观测等。


portant;">
订购代码 传感器型号/尺寸 像素(μm) G光灵敏度
暗电流
FPS/分辨率 合并模式 曝光时间

XCAM1080PHA
XP1080A

1080P/Sony IMX236(C)
1/2.8"(5.38x3.02)

2.8x2.8

510 mv with 1/30s
0.15 mv with 1/30s

60@1920x1080
(HDMI)
30@1920x1080
(USB)

1x1

0.1ms~999ms


portant;">
接口与按键功能

USB

USB相机或USB鼠标

HDMI

HDMI输出

DC12V

12V电源输入

SD

SD卡插槽

ON/OFF

On/Off电源开关

LED 电源开指示灯
HDMI输出其他参数
UI操作 通过USB接口鼠标实现
图像捕获 以调整形式保存SD卡中
视频录像 以1080P分辨率,30fps速度保存在SD卡中
相机控制面板功能 包括了曝光、增益、白平衡、颜色调整, 锐度与去噪控制
工具栏 包括缩放、镜像、比较、冻结、十字丝、浏览等函数
USB接口其他参数
白平衡 自动白平衡

颜色技术

Ultra-Fine颜色引擎(USB)

捕获/控制API

标准UVC( Windows/Linux/Mac(USB))

记录机制

静态图像或视频(USB)

软件环境(USB2.0接口接计算机)

操作系统

Microsoft® Windows® XP /Vista /7/8/8.1(32 & 64 bit)
OSx(Mac OS X)
Linux

PC基本要求

CPU: Intel Core2 2.8GHz或更高

内存: 4GB或更多

USB接口: USB2.0高速接口

显示器:   19”或更大

CD-ROM

相机工作环境

工作温度(摄氏度)

-10~ 50

贮存温度(摄氏度

-20~ 60

工作湿度

30~80%RH

保存湿度

10~60%RH

电源

DC 12V/2A 适配器

相机尺寸

长度 x 宽度 x 高度

78 mm (3.07”) x 70 mm (2.76”) x 92mm (3.62”)

运输重量

0.47 kg (1.0lbs)

XCAM1080PHA 相机与显微镜的连接

portant;">

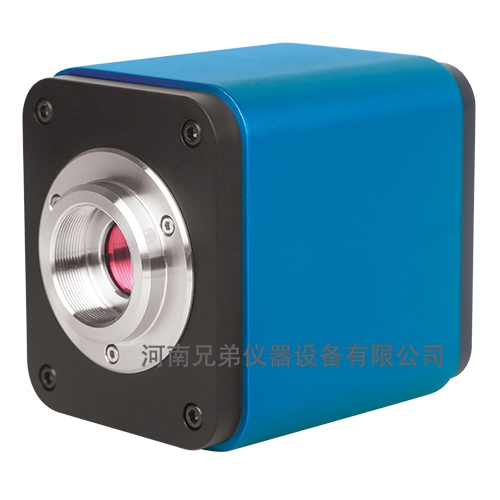

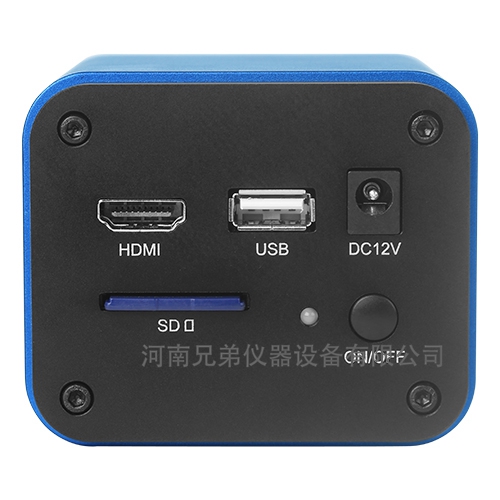

HDMI+USB前端C接口 HDMI+USB相机背面

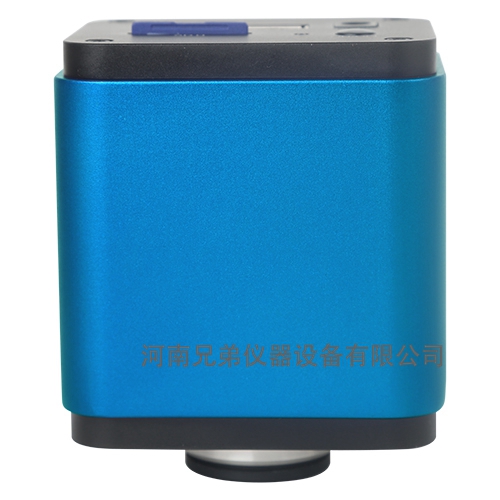

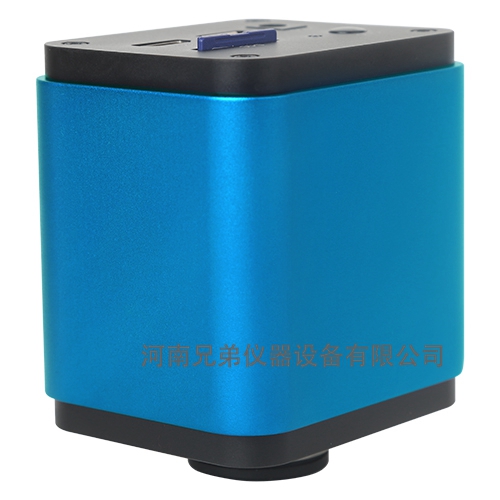

正视图 侧视图

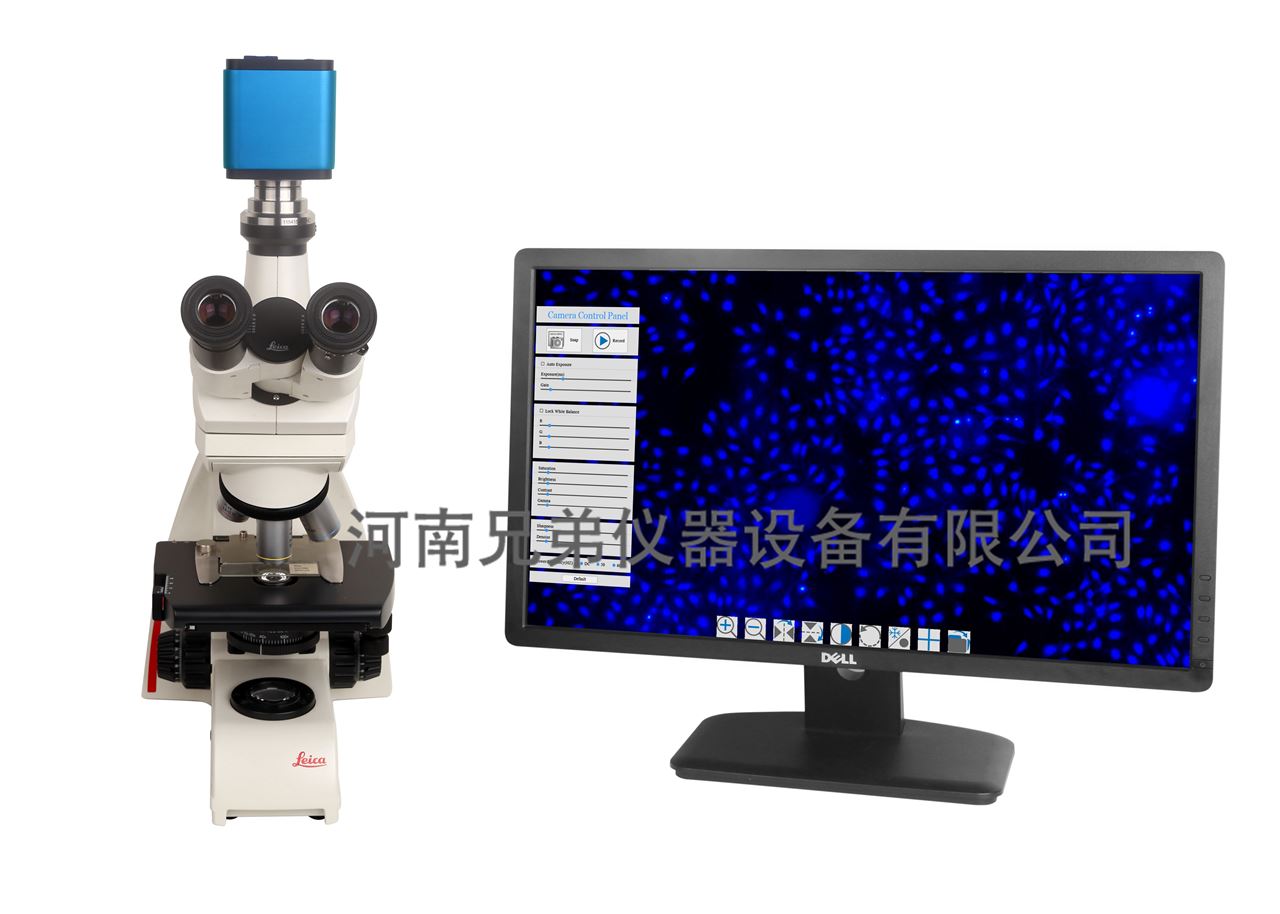

HDMI+USB相机与显微镜的连接

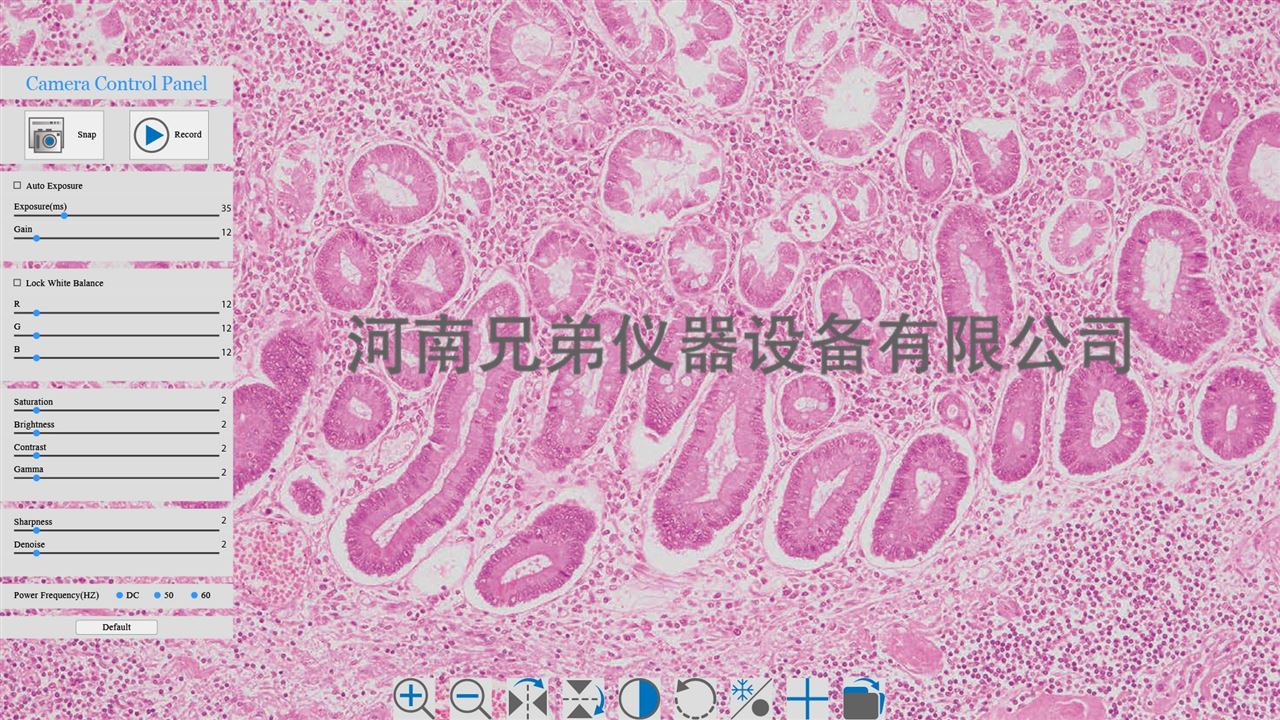

HDMI+USB相机操控界面

HDMI+USB相机的应用

 科学研究、数码教学 (示教,演示以及学术交流);
 数字实验室, 医学研究;
 工业视觉(PCB检测, IC质量控制);
 医学治疗 (病理学观测);
 食品 (微生物菌落观察计数);
 航空、军事;

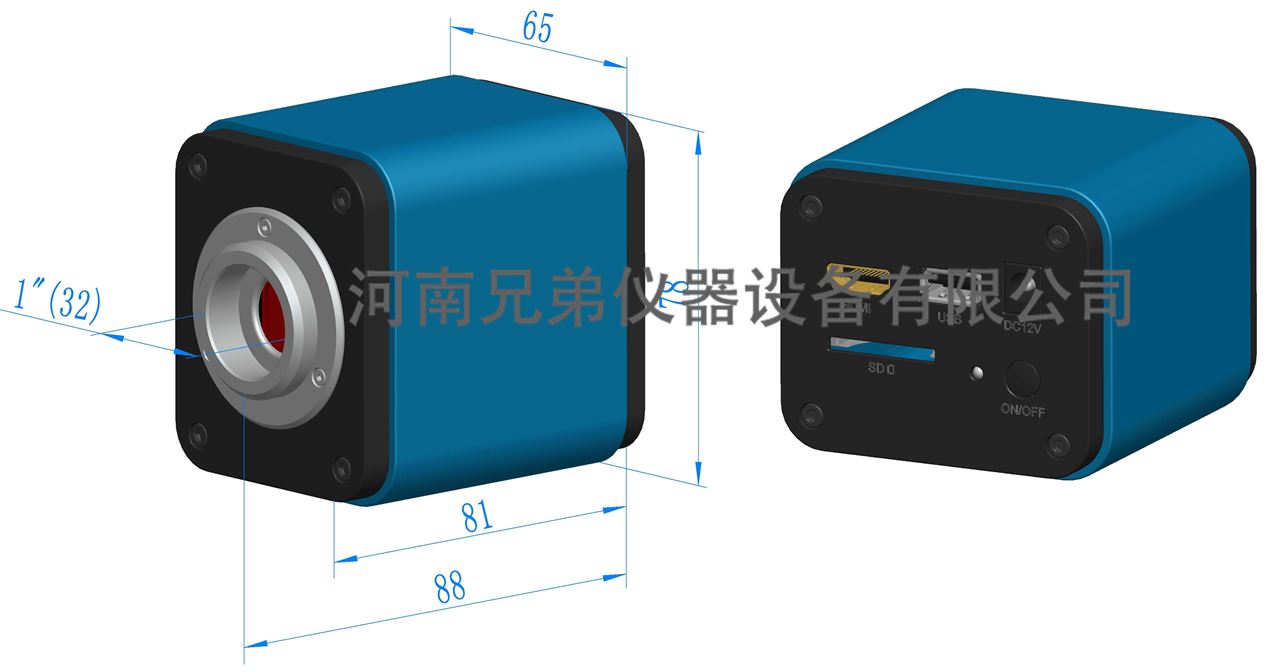

XCAM01080PHA C接口HDMI+USB CMOS相机外形尺寸

portant;">
XCAM1080PHA C接口HDMI+USB CMOS相机外形尺寸


XCAM1080PHA相机装箱清单

portant;">
XCAM1080PHA 相机装箱清单

装箱清单

portant;">
标准装箱清单

A

相机包装盒规格 : L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.55公斤/每盒)

B

XCAM1080PHA 相机

C

电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A

美标: 型号: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC

EMI标准:EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338

EMS标准:EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准

欧标: 型号:GS12E12-P1I 12W/12V/1A; TUV(GS)/CB/CE/ROHS

EMI标准:EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338

EMS标准:EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准

D HDMI线
E USB鼠标

F

高速USB2.0 A公A公镀金头数据线/2.0m

G

CD (驱动与应用程序, Ø12cm)

可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108001/AMA037
108002/AMA050
108003/AMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108008/ATA037
108009/ATA050
108010/ATA075

G

固定式目镜筒适配器


C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108005/FMA037
108006/FMA050
108007/FMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108011/FTA037
108012/FTA050
108013/FTA075

注意: 对F和G选项, 请先确定你的相机型号(C接口,显微镜相机或望远镜相机), 工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环

K

测微尺

106011/TS-M1(X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
