XCAM0720PHB/PHCC接口HDMICMOS显微镜摄像头

产品价格电议400 150 1718

电话:18638666170 - 王晓峰

电话:18638219011 - 张书涛

电话:13849116616 - 卢明亮

XCAM0720PHB/PHCC接口HDMICMOS显微镜摄像头-产品详情

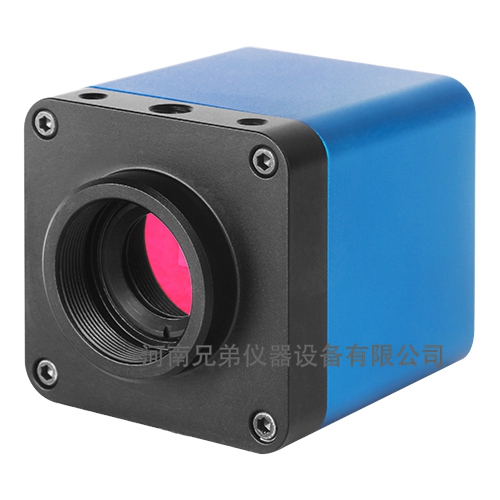

XCAM0720PHB/PHCC接口HDMICMOS显微镜摄像头

HDMI数字输出接口,可通过C型光学接口快速实现与生产线上其它设备连接;

视频显示快、清晰无闪烁、色彩还原度好,结构紧凑、集成度高、性能稳定、故障率低;

1280×720(720P)分辨率可方便连接目前市场上的高清显示器;

内嵌XCamView软件,相机所有功能均可由软件直接控制,其他功能处理与选项也均可由XCamView实现;

自动白平衡;自动曝光开启/关闭(AEWB)、视频流/冻结切换(FREEZE)、保存图像到SD卡(SAVE);

可广泛应用于工业检测、教学研究、材料分析、精密测量、医疗等领域;

XCAM0720PHB/PHC C接口HDMI CMOS相机

portant;">
订购代码 传感器型号/尺寸 像素(μm) G光灵敏度
动态范围
信噪比
FPS/分辨率 合并模式 曝光时间

XCAM0720PHB
XP00720B

720P/1.2M/AR0130(C)
1/3" (4.80x2.70)

3.75x3.75

6.5 V/lux-sec
85.3dB
44dB

30@1280x720

1x1

0.21ms~2000ms

XCAM0720PHC
XP00720C

720P/2M/IMX322(C)
1/2.8" (5.78x3.02)

2.8x2.8

510mv with 1/30s (G Sensitivity) 0.15mv with 1/30s (Dark Signal)

30@1280x720
(HDMI)
1920x1080
(Capture)

1x1

0.06ms~1900ms


portant;">
硬件配置

光谱范围

380-650nm (有红外截止滤光片)

白平衡

自动 / 手动

颜色技术

超精细颜色引擎

冷却方式*

自然方式

接口与按键功能

HDMI

HDMI输出端口

USB

用于控制XCamView的USB接口鼠标

DC12V

外接电源接口

SD

SD卡插槽

相机整体尺寸

宽度 X 长度 X 高

50mm (1.97") X 50mm (1.97") X 61mm (2.4")

重量

0.47 kg (0.55lbs)

工作环境

工作温度(摄氏度)

-10℃~ 50℃

贮存温度(摄氏度)

-20℃~ 60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

电源

DC 5V/1A

可选附件

透镜

C接口透镜

连接线

HDMI线

存贮卡

SD卡

鼠标

USB接口鼠标/USB接口无线鼠标

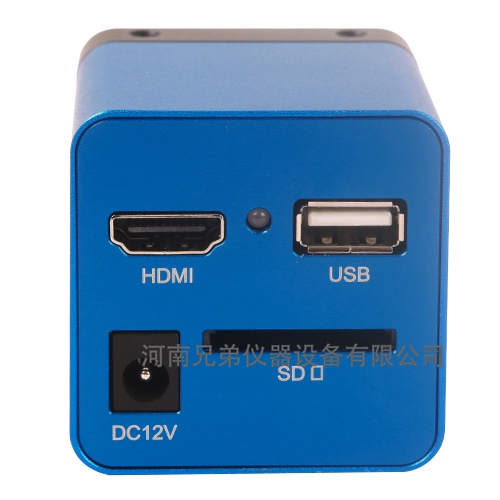

XCAM0720PHB/PHC后面板接口简介

当相机后面板上电源插入以后,后面板上的指示灯会持续闪烁近15s以装载相机内部自带的XCamView软件,软件装载完以后,相机开始工作。这时自动曝光与白平衡均为缺省设置状态

portant;">
XCAM0720PHB/PHC后面板功能
  • HDMI:通过HDMI接口,连接到HDMI显示器;
  • USB:USB鼠标;
  • DC 12V:电源接口(12V/1A);
  • LED: 蓝色LED指示灯;
  • SD:SD卡插槽;

XCAM0720PHB/PHC内嵌的XCamView相机控制软件

将鼠标移到HDMI显示器下底部中间区域的时候,会显示底部工具条. 工具条的每个按键功能如下:

portant;">
XCAM720PHB/PHC内嵌XCamView软件相机控制面板
The Toolbar of XCamView
XCAM0720KPB/PHC中的XCamView的工具条
  • 1:   图像捕获
  • 2:数字放大
  • 3:数字缩小
  • 4:水平翻转
  • 5:垂直翻转 
  • 6:视频冻结 /取消视频冻结
  • 7:显示/隐藏相机控制面板
  • 8:显示XCamView版本信息

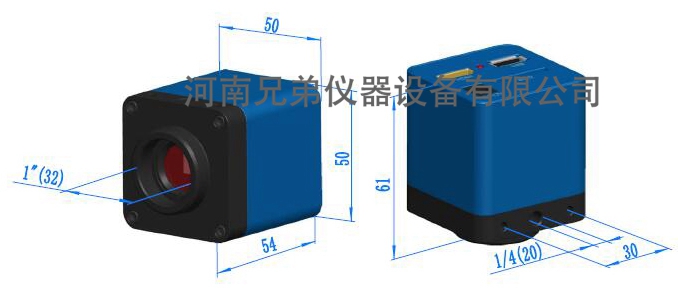

XCAM0720PHB/PHC C接口HDMI CMOS相机尺寸示意图

portant;">

XCAM0720PHB/PHC系列相机外形尺寸示意图。相机壳体由坚硬铝合金机械加工而成,确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他工业相机,相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊

XCAM0720PHB/PHC C接口HDMI CMOS相机尺寸示意图

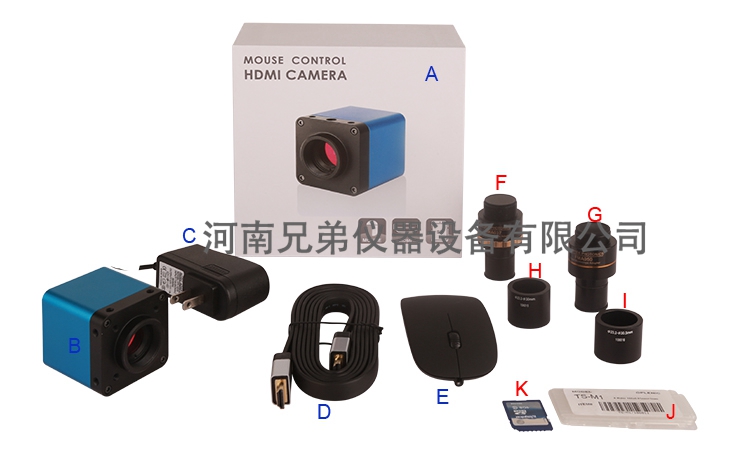

XCAM0720PHB相机装箱清单

portant;">
XCAM0720PHB装箱清单
portant;">
标准装箱清单

A

相机包装盒规格 : L:17.5cm W:17.5cm H:8.5cm (1pcs, 0.85公斤/每盒)

B

XCAM0720PHB 相机

C

电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A

美标: 型号: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC

EMI标准:EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338

EMS标准:EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准

欧标: 型号:GS12E12-P1I 12W/12V/1A; TUV(GS)/CB/CE/ROHS

EMI标准:EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338

EMS标准:EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准

D HDMI线
E USB鼠标或USB无线鼠标
可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108001/AMA037
108002/AMA050
108003/AMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108008/ATA037
108009/ATA050
108010/ATA075

G

固定式目镜筒适配器


C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108005/FMA037
108006/FMA050
108007/FMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108011/FTA037
108012/FTA050
108013/FTA075

注意: 对F和G选项, 请先确定你的相机型号(C接口,显微镜相机或望远镜相机), 工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环

J

测微尺

106011/TS-M1(X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

I

SD卡

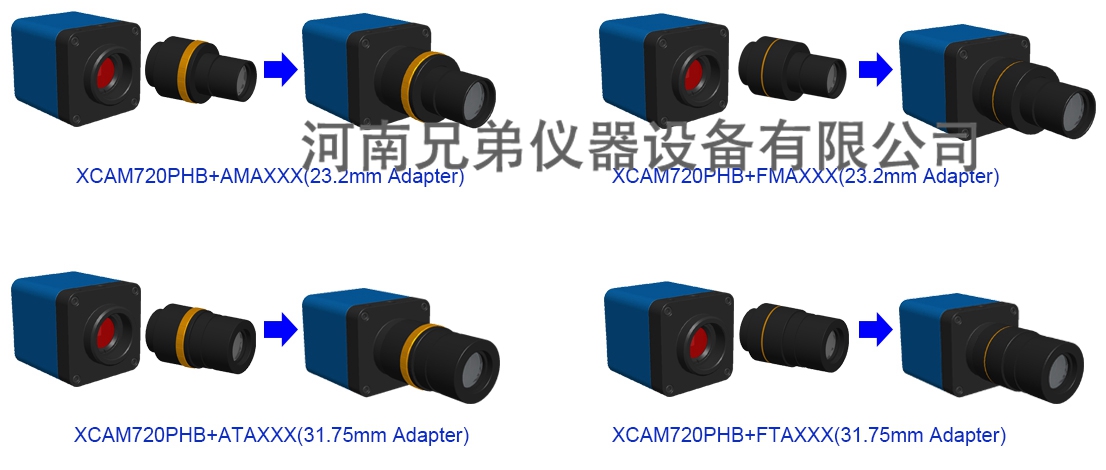

XCAM0720PH CMOS相机转成显微镜或望远镜电子目镜

portant;">
Extension Picture

C接口相机

机器视觉; 医学成像;
半导体设备; 测试仪器;
文件扫描仪; 2D码扫描仪;
Web相机或视频监控;
显微成像;

显微镜电子目镜

天文相机
