UCMOS系列C接口USB2.0CMOS显微镜摄像头

采用Aptina CMOS传感器的C接口CMOS相机;

分辨率横跨0.35M~14M等多种;

CNC铝合金精密外壳

USB2.0接口确保高传输速率;

Ultra-Fine颜色引擎确保颜色精准再现;

随相机提供高级视频与图像处理应用软件ToupView;

提供Windows/Linux/OSX多平台SDK;

支持原生C/C++, C#, Directshow, Twain API;

UCMOS系列C接口USB2.0 CMOS相机

portant;">

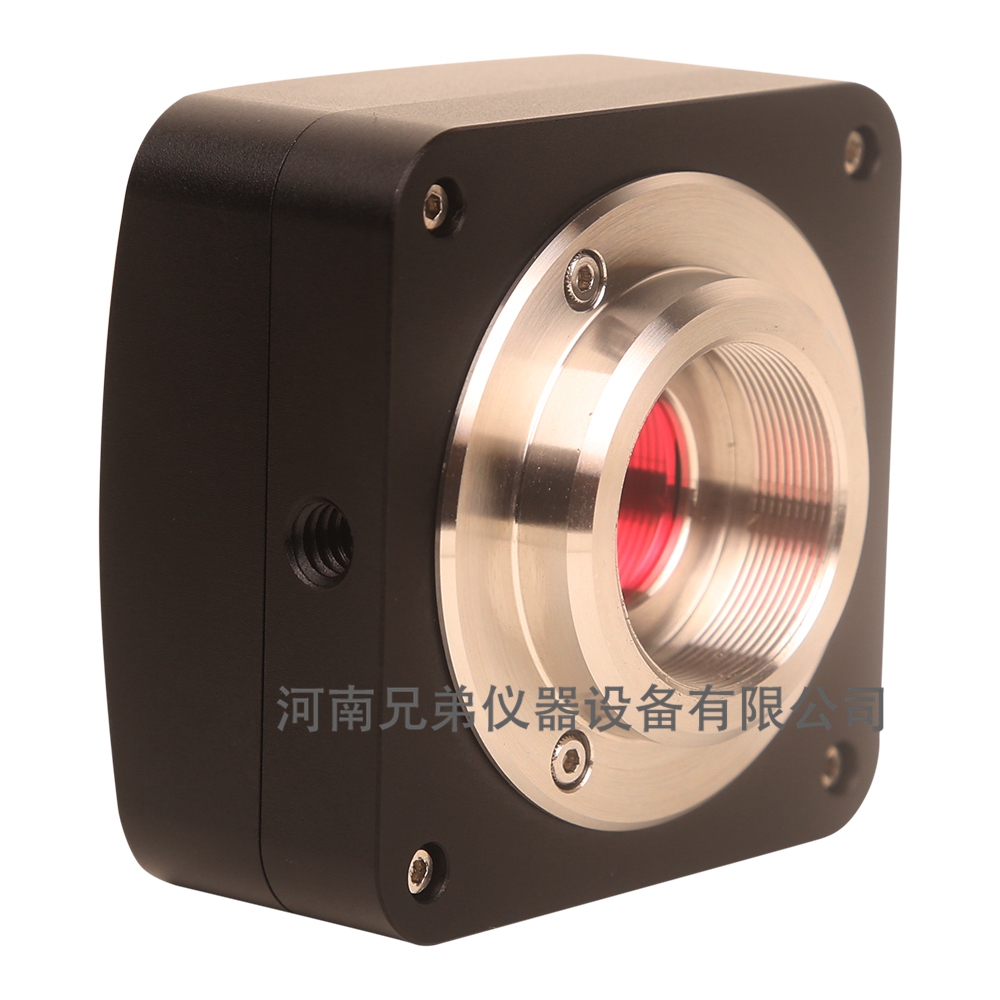

UCMOS相机系我们设计的一种超高性能USB2.0与CMOS图像传感器相机(ultra-high performance USB2.0 CMOScamera)，采用USB2.0作为数据传输接口。

UCMOS速度中等，相机分辨率横跨35万~1400万，另外随相机提供高级视频与图像处理应用软件ToupView; 提供Windows/ Linux/OSX多平台SDK; 支持原生C/C++, C#, Directshow, Twain API; 适合于显微镜照片的拍摄。

portant;">

订购代码	传感器型号/尺寸	像素(μm)	G光灵敏度动态范围信噪比	FPS/分辨率	合并模式	曝光时间
UCMOS14000KPA TP614000A	14M/MT9F002(C) 1/2.3"(5.73x4.60)	1.4x1.4	0.724v/lux-sec 65.3dB 35.5dB	1.8@4096x3288 10@2048x1644 27@1024x822	1x1,2x2,4x4	0.4ms~2000ms
UCMOS10000KPA TP610000A	10M/MT9J003(C) 1/2.3"(5.98x4.59)	1.67x1.67	0.31v/lux-sec 65.2dB 34dB	1.9@3584x2748 8@1792x1374 27@896x684	1x1,2x2,4x4	0.4ms~2000ms

订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
动态范围
信噪比

FPS/分辨率

合并模式

曝光时间

UCMOS14000KPA
TP614000A

14M/MT9F002(C)

1/2.3"(5.73x4.60)

1.4x1.4

0.724v/lux-sec
65.3dB
35.5dB

1.8@4096x3288
10@2048x1644
27@1024x822

1x1,2x2,4x4

0.4ms~2000ms

UCMOS10000KPA
TP610000A

10M/MT9J003(C)

1/2.3"(5.98x4.59)

1.67x1.67

0.31v/lux-sec
65.2dB
34dB

1.9@3584x2748
8@1792x1374
27@896x684

1x1,2x2,4x4

0.4ms~2000ms

portant;">

硬件其他配置信息
光谱响应范围	380-650nm (有红外截止滤光片情况下)
白平衡	ROI 白平衡/手动Temp-Tint调整
色彩还原技术	Ultra-Fine颜色处理引擎
捕获/控制API	原生 C/C++, C#, Directshow, Twain, Labview
记录方式	图像和视频
制冷方式*	自然冷却
相机工作环境
工作温度（摄氏度）	-10℃~ 50℃
贮存温度（摄氏度）	-20℃~ 60℃
工作湿度	30~80%RH
贮存湿度	10~60%RH
供电电源	相机通过USB接口供电
软件运行环境
操作系统	Microsoft Windows XP / Vista / 7 /8 /10(32 & 64 bit) OS X (Mac OS X), Linux
计算机配置	CPU: Intel Core 2 2.8GHz 或更高
	内存:2GB或更大
	USB接口:USB2.0高速接口
	显示器:17”或以上
	CD-ROM

UCMOS系列C接口USB2.0 CMOS相机外形尺寸

portant;">

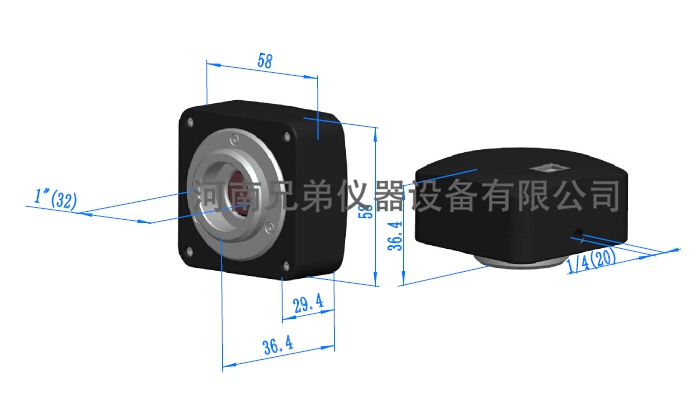

UCMOS系列C接口USB2.0 CMOS相机外形尺寸示意图（点击放大）。相机壳体由坚硬锌铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。

UCMOS系列C接口USB2.0 CMOS相机外形尺寸

UCMOS 系列相机包装清单

portant;">

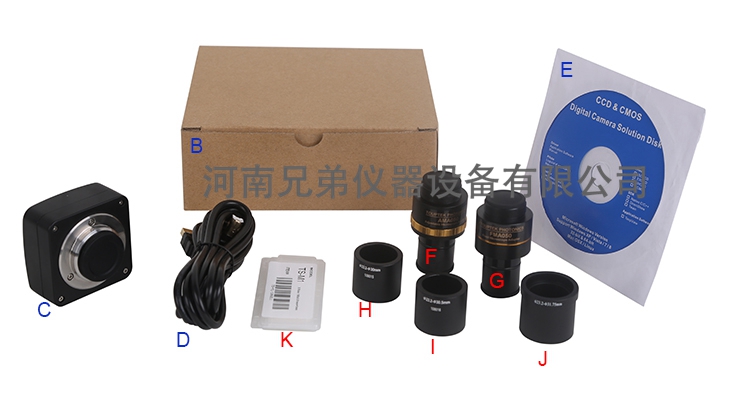

UCMOS 系列相机包装清单

portant;">

标准包装清单
A	包装箱规格：L:52cm W:32cm H:33cm(30pcs, 12~17Kg/纸箱)，上图中未给出
B	包装盒规格：L:15cm W:15cm H:10cm (0.50~0.55Kg/每小盒)
C	UCMOS系列相机
D	高速USB2.0 A公到B公镀金头数据线/2.0m
E	CD (Driver & utilities software, Ø12cm)
可选附件
F	可调焦式目镜筒适配器	C接口转 Dia.23.2mm目镜筒 (请根据你的相机与显微镜选择其中之一)	108001/AMA037 108002/AMA050 108003/AMA075
F	可调焦式目镜筒适配器	C接口转 Dia.31.75mm目镜筒 (请根据你的相机与望远镜选择其中之一)	108008/ATA037 108009/ATA050 108010/ATA075
G	固定式目镜筒适配器	C接口转 Dia.23.2mm目镜筒 (请根据你的相机与显微镜选择其中之一)	108005/FMA037 108006/FMA050 108007/FMA075
	固定式目镜筒适配器	C接口转 Dia.31.75mm目镜筒 (请根据你的相机与望远镜选择其中之一)	108011/FTA037 108012/FTA050 108013/FTA075
	注意：对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 图谱光电的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;
H	108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环
I	108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环
J	108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环
K	测微尺	106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

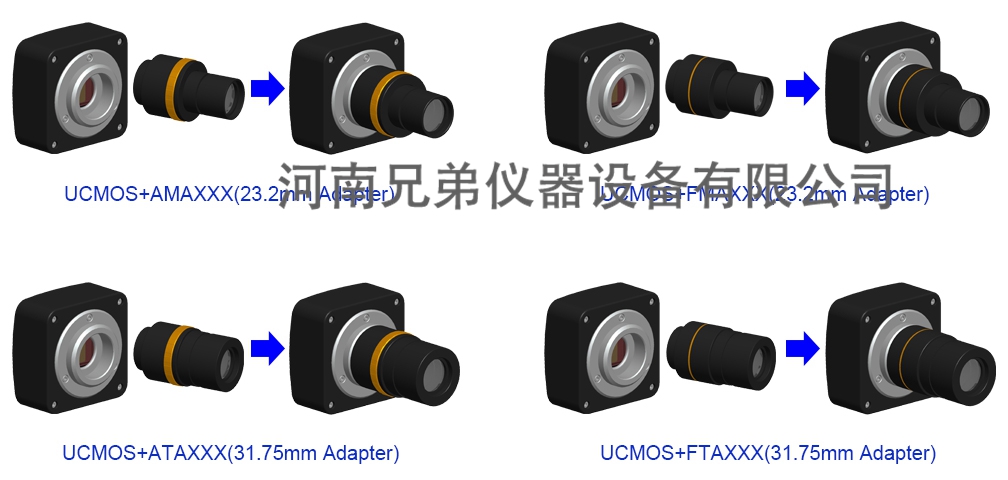

UCMOS系列C接口USB2.0 CMOS相机转成显微镜或望远镜用电子目镜

portant;">

扩展	图例
C接口相机		机器视觉; 医学成像; 半导体设备; 测试仪器; 文件扫描仪; 2D码扫描仪; Web相机或视频监控; 显微成像;
显微镜电子目镜
望远镜电子目镜
