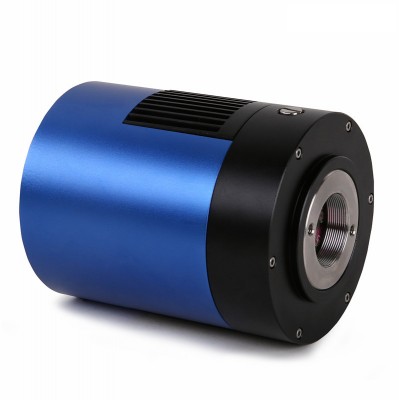

MTR3CMOS系列USB3.0CMOS显微镜摄像头

产品价格电议400 150 1718

电话:18638666170 - 王晓峰

电话:18638219011 - 张书涛

电话:13849116616 - 卢明亮

MTR3CMOS系列USB3.0CMOS显微镜摄像头-产品详情

MTR3CMOS系列USB3.0CMOS显微镜摄像头

基于SONY Exmor CMOS传感器的科学级专业相机,分辨率在1000万到2000万之间;

双级专业设计的高性能TE冷却结构,结构灵巧,散热速度快。温度任意可控,最高达40度温度降幅;

精巧防结雾结构,确保传感器在超低温度情况下传感器表面不会结雾;

R-CUT双AR膜保护玻璃(可选);

高速USB3..0接口,传输速度高达5Gbits/s;

支持长达1小时的精准曝光控制技术;

支持视频同软件/硬件触发模式捕获单帧或多帧图像;

Ultra-Fine颜色处理引擎,实现*颜色再现能力;

随相机提供高级视频与图像处理应用软件ToupView;

提供Windows/Linux/OSX等多平台SDK;

支持原生C/C++, C#/VB  NET  Directshow, Twain API;

MTR3CMOS系列半导体制冷C接口USB3.0 CMOS相机

portant;">

明显光学MTR3CMOS相机搭载了Sony Exmor CMOS等高性能图像传感器,针对传感器固有的热噪声,专门设计了高效制冷模块使得相机传感器的工作温度比环境温度低达-42度。针对低温结雾现象,设计了防结雾结构,确保传感器表面在低温情况下不会防结雾。MTR3CMOS这一独有技术大大降低了图像噪声,保证了图像质量的获取;

MTR3CMOS相机传感器的温度可以通过软件控制,确保在视频或图像噪声小的情况下尽可能高的光电转换量子效率(Sony Exmor CMOS等高性能图像传感器在温度特别低的情况下,其量子效率也会大大降低,所以温度可控显得相当重要)。

数据传输通过USB3.0快速传输协议接口以实现快速预览。

MTR3CMOS系列相机的分辨率横跨1000万~2000万。

MTR3CMOS系列相机随机附送ToupView高级图像处理软件以实现对相机的控制与捕获图像的处理。

MTR3CMOS系列相机支持触发操作模式:软件触发,支持一次触发采集单张或多张图片;支持长时间曝光模式,最长可达1小时。


portant;">
订购代码 传感器型号/尺寸 像素(μm) G光灵敏度
动态范围
信噪比
FPS/分辨率 合并模式 曝光时间
MTR3CMOS20000KPA
MTRP120000A
20M/IMX183(C)

1"(13.06x8.76)

2.4x2.4

462mv with 1/30s
0.21mv with 1/30s

5@5440x3648
10 @ 4096x2160
15@2736x1824
30@1824 x1216

1x1,
2x2,
3x3

0.1ms~3600s
MTR3CMOS20000KMA
MTRM120000A
20M/IMX183(M)

1"(13.06x8.76)

2.4x2.4

388mv with 1/30s
0.21mv with 1/30s

17.8@5440x3648
41 @ 4096x2160
51@2736x1824
64@1824 x1216

1x1,
2x2,
3x3

0.1ms~3600s

MTR3CMOS16000KPA
MTR3P116000A
(
New)

16M/MN34230(C)
4/3“ (17.60x13.30)

3.8x3.85

2413LSB
89.1 LSB
(Gain=0dB)

6 @4648x3506
20@2304x1750
48@1536x1168

1x1,
2x2,
3x3

0.15ms~3600s

MTR3CMOS16000KMA
MTR3M116000A
(
New)

16M/MN34230(M)
4/3“ (17.60x13.30)

3.8x3.85

2560LSB
89.1 LSB
(Gain=0dB)

22.5 @4648x3506
43@2304x1750
48@1536x1168

1x1,
2x2,
3x3

0.15ms~3600s

MTR3CMOS10300KPA
MTR3P110300A(New)
10.3M/IMX294(C)

4/3"(17.47x12.86)

4.63x4.63

419mv with 1/30s
0.12mv with 1/30s

7.5@3704x2778
10@4096x2160
60@2048x1080
96
@1360x720

1x1,
1x1,
2x2,
3x3,

0.15ms~3600s


portant;">
硬件其他配置信息

光谱响应范围

380-650nm (有红外截止滤光片情况下)

白平衡

ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine硬件ISP视频颜色处理引擎

捕获/控制API

原生 C/C++, C#, Directshow, Twain, Labview

记录方式

图像和视频

制冷方式*

自然冷却

相机工作环境

工作温度(摄氏度)

-10℃~ 50℃

贮存温度(摄氏度)

-20℃~ 60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB接口供电

软件运行环境

操作系统

Microsoft Windows  XP / Vista / 7 /8 /10(32 & 64 bit)
OS X (Mac OS X), Linux

计算机配置

CPU: Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17”或以上

CD-ROM

MTR3CMOS系列相机的外形尺寸

portant;">

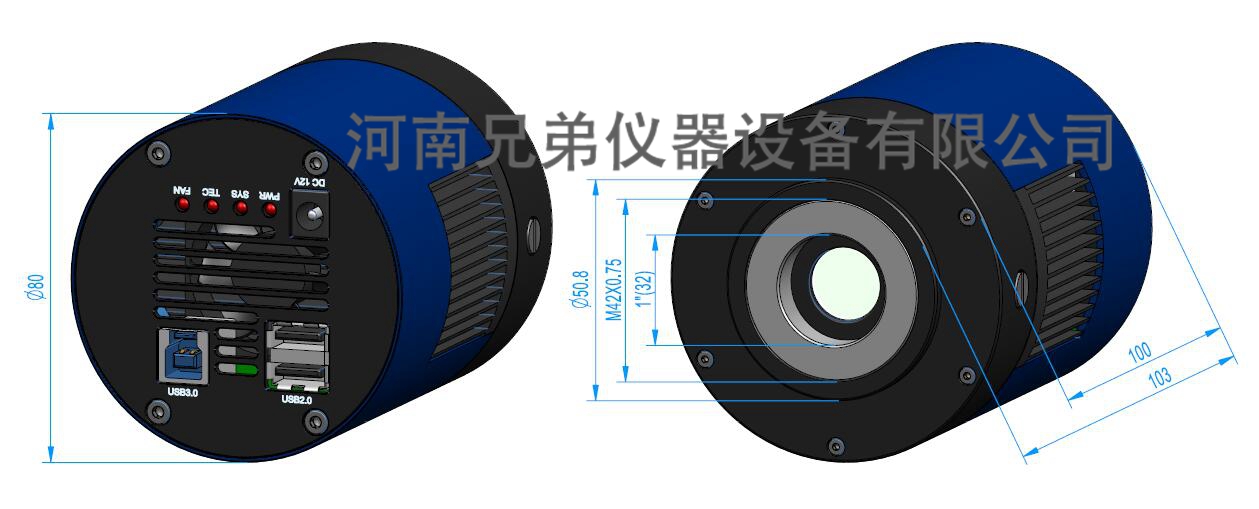

MTR3CMOS系列半导体制冷C接口USB3.0 CMOS相机外形尺寸示意图(点击放大)。明显光学相机壳体由坚硬铝合金通过数控机械加工而成,确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他工业相机,相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊。

MTR3CMOS半导体制冷相机外形尺寸

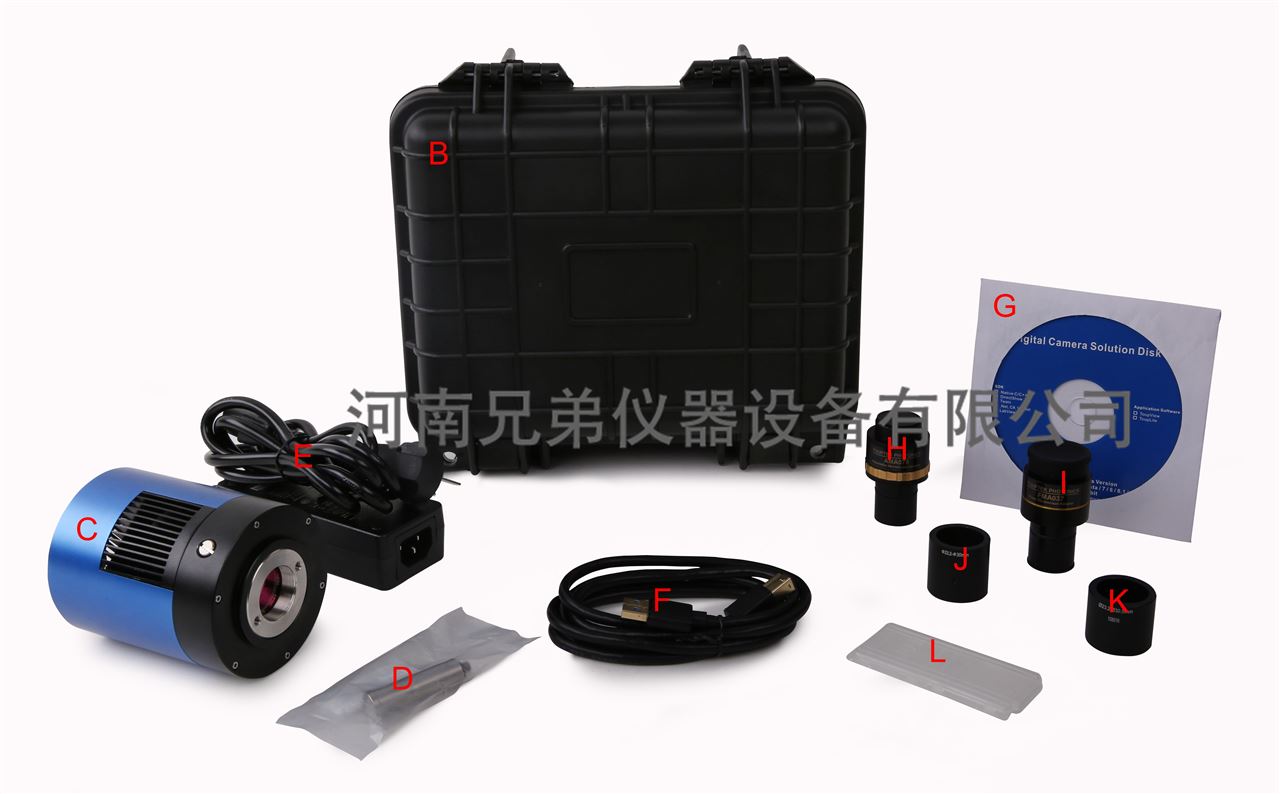

MTR3CMOS系列相机包装

portant;">
标准包装清单

A

包装箱规格:L:50cm W:30cm H:30cm(20pcs, 12~17Kg/纸箱, 0.045m3),上图中未给出

B

3-A仪器安全盒: L:28cm W:23.0cm H:15.5cm (1pcs, 2.8Kg/盒);外包装纸箱尺寸:L:28.2cm W:25.2cm H:16.7cm

C

MTR3CMOS系列相机

D 干燥管
E 电源适配器:输入AC100~240V,50Hz/60Hz;DC12V/3A

F

高速USB3.0 A公到B公镀金头数据线/2.0m

G

CD (Driver & utilities software, Ø12cm)

可选附件

H

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108001/AMA037
108002/AMA050
108003/AMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108008/ATA037
108009/ATA050
108010/ATA075

I

固定式目镜筒适配器


C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108005/FMA037
108006/FMA050
108007/FMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108011/FTA037
108012/FTA050
108013/FTA075

注意: 对F和G选项, 请先确定你的相机型号(C接口,显微镜相机或望远镜相机), 明显光学的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;

J

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

K

108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环

L

测微尺

106011/TS-M1(X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
