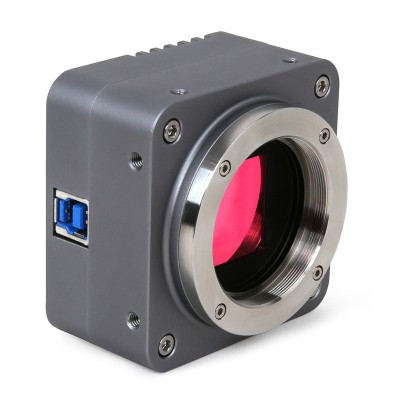

BIGEYE系列M42接口USB3.0显微镜摄像头

产品价格电议400 150 1718

电话:18638666170 - 王晓峰

电话:18638219011 - 张书涛

电话:13849116616 - 卢明亮

BIGEYE系列M42接口USB3.0显微镜摄像头-产品详情

BIGEYE系列M42接口USB3.0显微镜摄像头

采用Sony Exmor CMOS或GSENSE背照式传感器的M42x0.75接口CMOS USB3.0相机;

采用並列A / D转换技术实现超低噪声、低功耗;

硬件分辨率横跨4.2M~10.3M等多种;

实时8/12位切换,任意ROI尺寸;

铝合金精密CNC外壳 ;

USB3.0接口确保高传输速率;

Ultra-Fine硬件ISP视频流引擎确保颜色精准再现与快速(对1000万像素相机,速度达30帧/每秒);

随相机提供高级视频与图像处理应用软件ToupView;

提供Windows/Linux/OSX多平台SDK;

支持原生C/C++, C#/VB, Directshow, Twain API;

BIGEYE系列M42接口USB3.0 CMOS相机

portant;">

明显光学BIGEYE相机系采用采用Sony索尼Exmor,Exmor R, Exmor RS 背照式CMOS传感器或GSENSE大尺寸传感器,EXmor 系列CMOS传感器采用双层降噪技术,具有超高的灵敏度以及超低噪声,GSENSE系列传感器像素尺寸大,其芯片采用了先进的背照式加工技术,峰值量子效率高达94%;通过相关多采样技术(CMS),芯片读出噪声小于1.2e-,动态范围高达90dB,是生物成像和科学应用的理想选择。同时,GSENSE2020BSI支持全局复位卷帘曝光,具备高帧频,为高性能紫外工业检测、电晕检测等的应用提出了全新的解决方案。

BIGEYE系列相机集成了12位的超精细硬件图像信号处理器视频流引擎((Ultra-fineTM HISPVP),通过该HISPVP实现硬件Demosaic, 调整,自动曝光,增益调节,一键单击白平衡,影像色品调整,饱和度调整,伽马校正,亮度调节,对比度调整,Bayer格式图像转RAW数据供以8/12bit 输出。HISPVP将传统的本应由计算机CPU处理的转移到了硬件处理,大大提升了相机的传输速度,降低了CPU的占用率。 利用USB3.0数据传输技术实现数据传输,视频传输快速而而稳定。

BIGEYE系列相机分辨率横跨420万~1000万。 BIGEYE系列相机随机提供高级视频与图像处理应用软件ToupView; 提供Windows/ Linux/OSX多平台SDK; 支持原生C/C++, C#/VB, Directshow, Twain API。

BIGEYE系列相机的上述特性可用于普通明场或弱光或荧光光场显微图像的拍摄。

portant;">
订购代码 传感器型号/尺寸 像素(μm) G光灵敏度
动态范围
信噪比
FPS/分辨率 合并模式 曝光时间

BIGEYE10000KPA

BP910000A(New)

10.3M/IMX294(C)
4/3 “(17.47x12.86)

4.63 x4.63

419mv with 1/30s
0.12mv with 1/30ss

30@3704x2778
34.5@4096x2160
39.5@2760x2072
62@2048x1080 86@1360x720

1x1,
1x1,
1x1,
2x2,
3x3

0.1ms~15s

BIGEYE4200KMA

BM94200A(New)
4.2M/GSENSE2020S(M,RS or GS)
1.2”(13.31x13.31)

6.5x6.5

8.1x107 (e-/((W/m2).s))
Peak QE 64.2% @595nm DS

45@2048x2046
45@1024 x 1023

1x1
2x2

0.01ms~1000s

BIGEYE4200KMB

BM94200B(New)
4.2M/GSENSE2020BSI(M,RS or GS)
1.2”(13.31x13.31)

6.5x6.5

8.1x107 (e-/((W/m2).s))
Peak QE 64.2% @595nm DS

45@2048x2046
45@1024 x 1023

1x1
2x2

0.01ms~1000s

C: Color; M: Monochrome; GS: Global Shutter, UV: Good UV response

图片关键词

GSENSE2020e 和GSENSE2020s 的光谱响应曲线

图片关键词

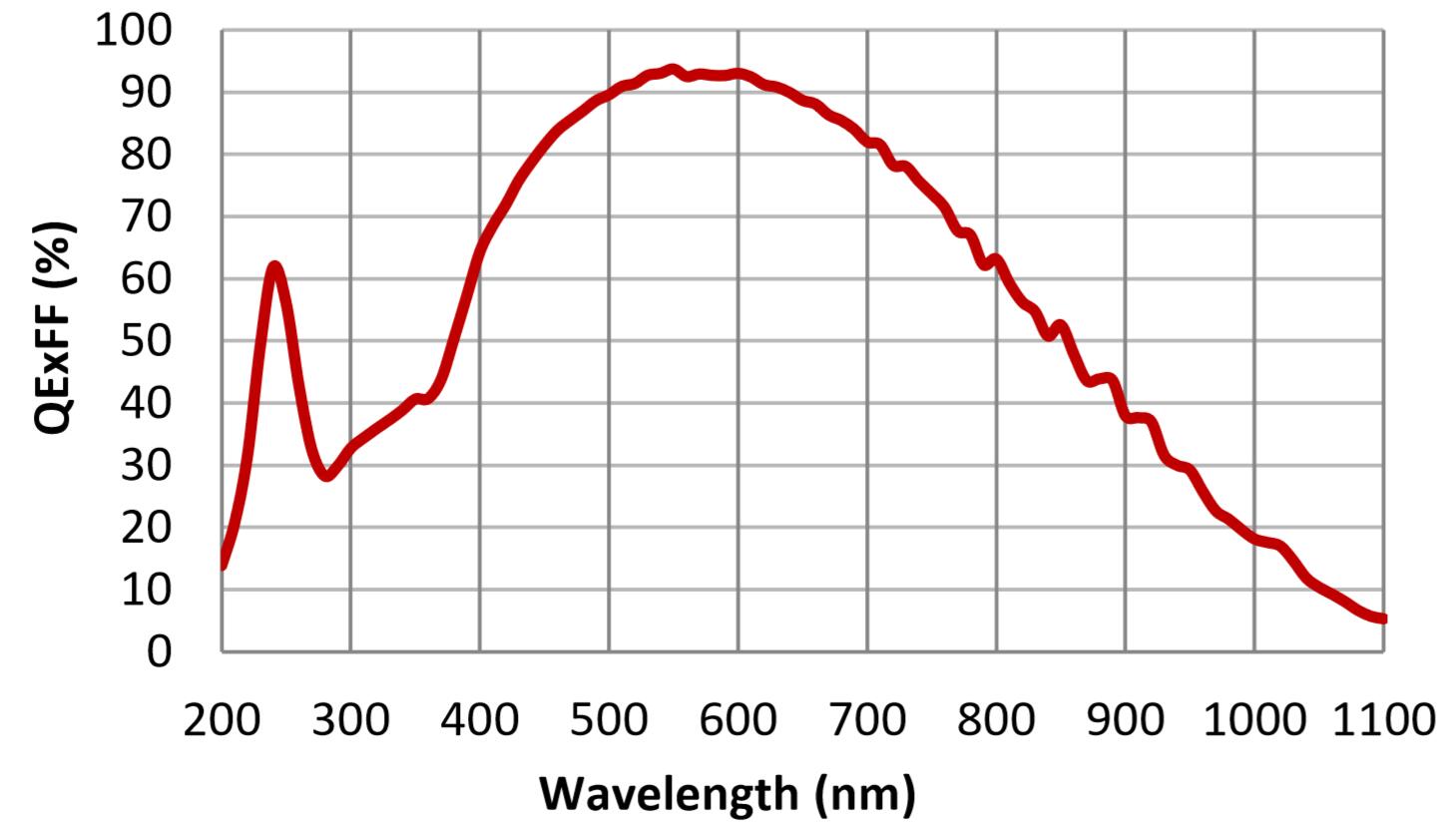

GSENSE2020BSI光谱响应曲线

portant;">
硬件其他配置信息

光谱响应范围

200-1100 (UV相机,没有IR-CUT红外截止滤光片)或400-900nm)

白平衡

ROI 白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine硬件ISP视频颜色处理引擎

捕获/控制API

原生 C/C++, C#, Directshow, Twain, Labview

记录方式

图像和视频

制冷方式*

自然冷却

相机工作环境

工作温度(摄氏度)

-10℃~ 50℃

贮存温度(摄氏度)

-20℃~ 60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB接口供电

软件运行环境

操作系统

Microsoft Windows  XP / Vista / 7 /8 /10(32 & 64 bit)
OS X (Mac OS X), Linux

计算机配置

CPU: Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17”或以上

CD-ROM

BIGEYE系列C接口USB3.0 CMOS相机外形尺寸

portant;">

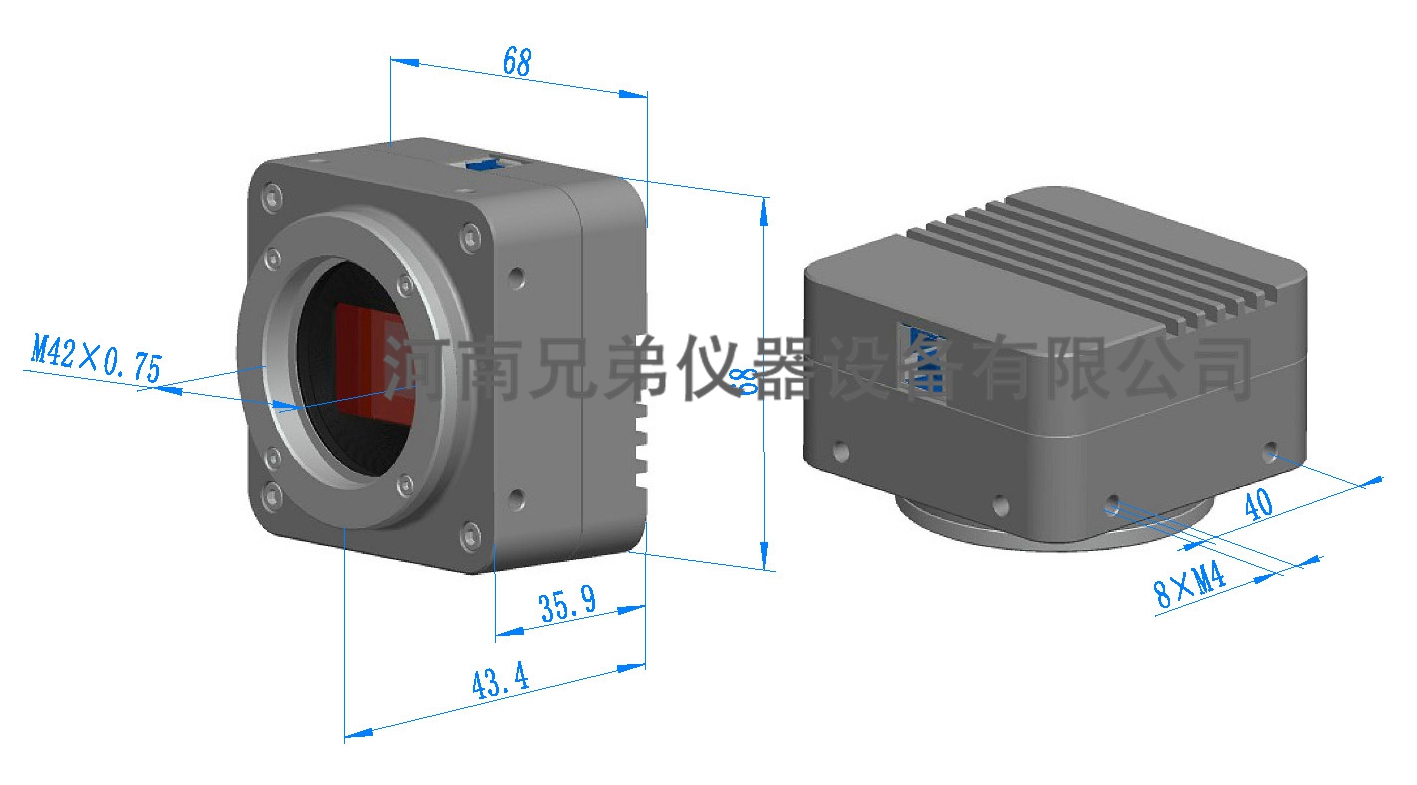

BIGEYE 系列C接口USB3.0 CMOS相机外形尺寸示意图(点击放大)。相机壳体由坚硬铝合金通过数控机械加工而成,确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他工业相机,明显光学的相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊。

BIGEYE系列相机外形尺寸示意图

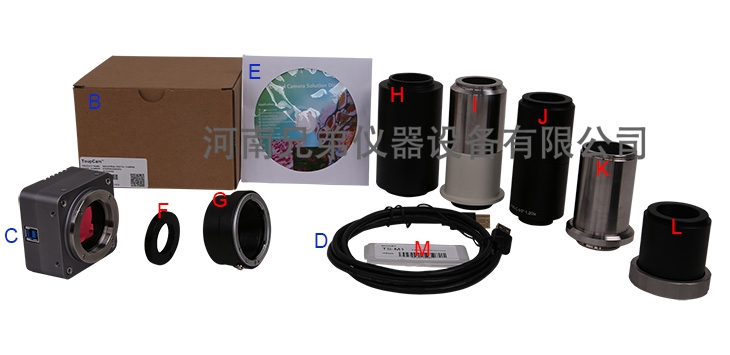

BIGEYE 系列相机装箱清单

portant;">
标准装箱清单

A

包装箱规格:L:52cm W:32cm H:33cm(20pcs, 12~17Kg/纸箱),上图中未给出

B

包装盒规格:L:15cm W:15cm H:10cm (0.58~0.6Kg/ box)

C

BIGEYE系列相机a

D

高速USB3.0 A公到B公镀金头数据线/2.0m

E

CD (Driver & utilities software, Ø12cm)

可选附件

F

M42x0.75mm接口to C-接口转换器 (如果C-接口适配器需接上时)

G

M42x0.75mm-接口 to F-接口转换器 (如果需使用F-接口透镜)

H

显微镜照相接口转M42x0.75接口适配器(U-TV1.2XT2,适用于Olympus显微镜)

I

显微镜照相接口转M42x0.75接口适配器(MQD42120 MBB42120,适用于Nikon显微镜)

J

显微镜照相接口转M42x0.75接口适配器(P95-T2 4/ P95-C 1" 1.0 x 3” 1.2x适用于Zeiss Primo Star series , Zeiss Primo vert系列显微镜)

K

显微镜照相接口转M42x0.75接口适配器(11541510-120 HT2-1.2X,适用于Leica显微镜

L

显微镜照相接口转M42x0.75接口适配器(60N-T2 4/3" 1.2x,适用于Zeiss Axio系列显微镜


注意: 对4/3” 传感器,一定要选配带M42x0.75, 1.2X适配器; 对1.2” 传感器,可以选配C接口 1.0X适配器以获得极佳视野

M

测微尺

106011/TS-M1(X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
